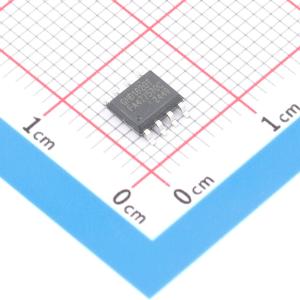

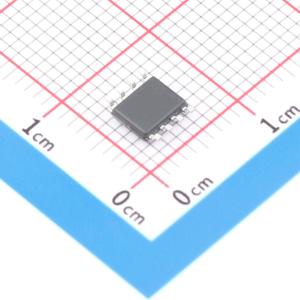

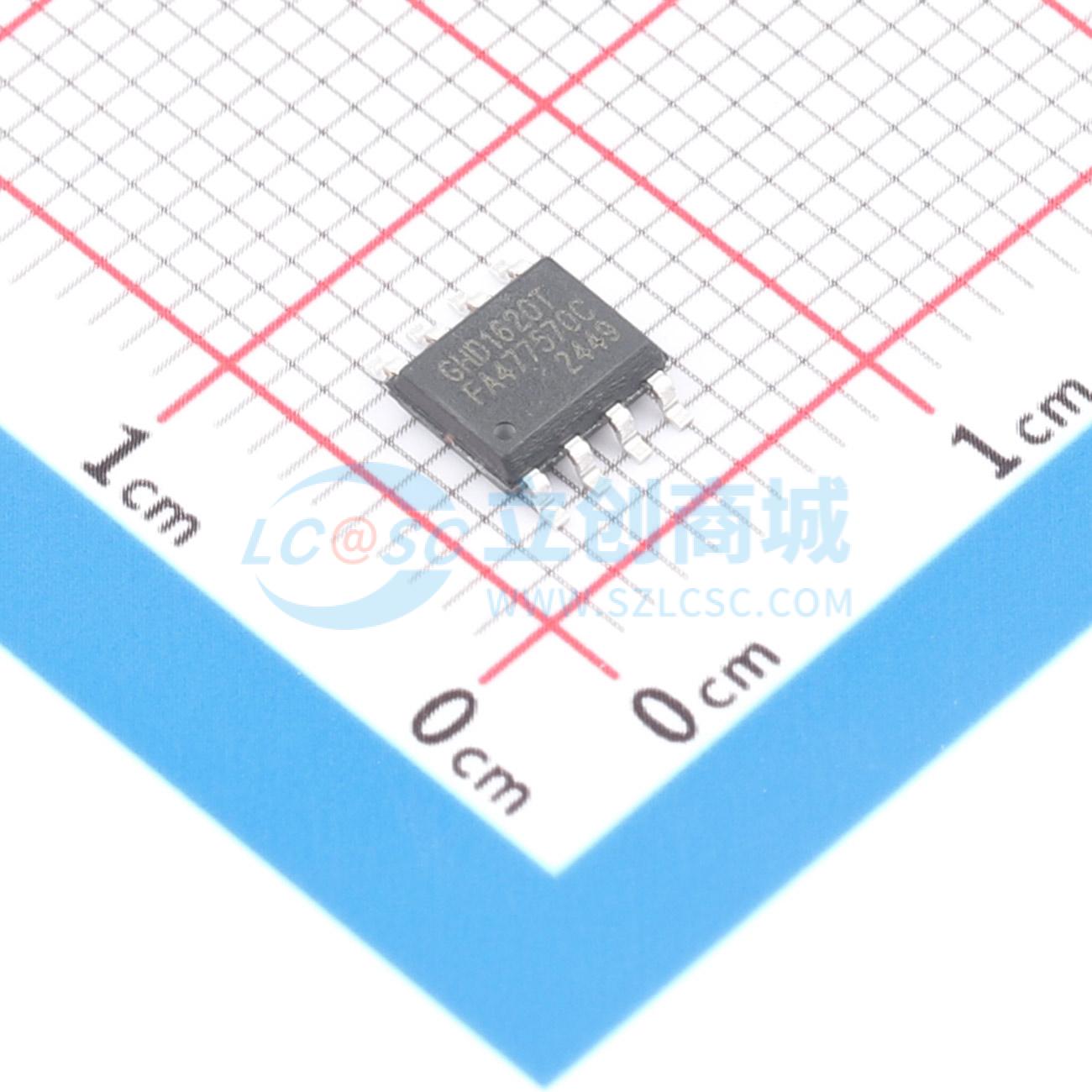

GHD1620T

600V半桥栅极驱动器，适用于桥式电路，内置欠压保护、直通防止功能及死区时间，高低侧通道匹配

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 600耐压，集成自举二极管，单相2N栅极驱动器
品牌名称: Geehy(极海半导体)
商品型号: GHD1620T
商品编号: C53153131
商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	下降时间(tf)	70ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	欠压保护(UVP)；过热保护(OTP)
	工作温度	-40℃~+105℃
	输入高电平(VIH)	1.7V~2.5V
	输入低电平(VIL)	600mV~1.9V
	静态电流(Iq)	700uA

商品概述

GHD1620T 是为采用双 N 沟道 VDMOS 功率管或 IGBT 构成的桥式电路设计的单相高压高速栅极驱动 IC，可应用于直流无刷、直流有刷电机等应用方案。GHD1620T 通过输入信号（HIN、LIN）分别控制高侧驱动电路输出（HO）和低侧驱动电路输出（LO）。内置 400ns 死区时间为最小死区时间，当单片机输出信号死区时间大于内置死区时间，实际死区时间为单片机设置的死区时间。内置 VCC、VBS 欠压（UVLO）保护功能可防止系统在低驱动电压开启外部功率管。

商品特性

悬浮偏移电压 +600V
电源电压工作范围：10V~20V
内置 VCC、VBS 欠压保护 UVLO
内置直通防止功能
内置 400ns 死区时间
高低侧通道匹配
输出与输入同相
输入引脚内置下拉电阻
3.3V/5V 输入逻辑兼容
输出引脚内置下拉电阻
内置温度传感器输出
内置过温保护
内置自举二极管
高峰值电流输出能力
峰值输出电流 45mA@15V，1nF 负载上升时间 550ns
峰值吸入电流 230mA@15V，1nF 负载下降时间 70ns

应用领域

高压风扇、高压吊扇、水泵等三相直流无刷电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	230mA
	拉电流(IOH)	45mA
	工作电压	10V~20V
	上升时间(tr)	550ns
