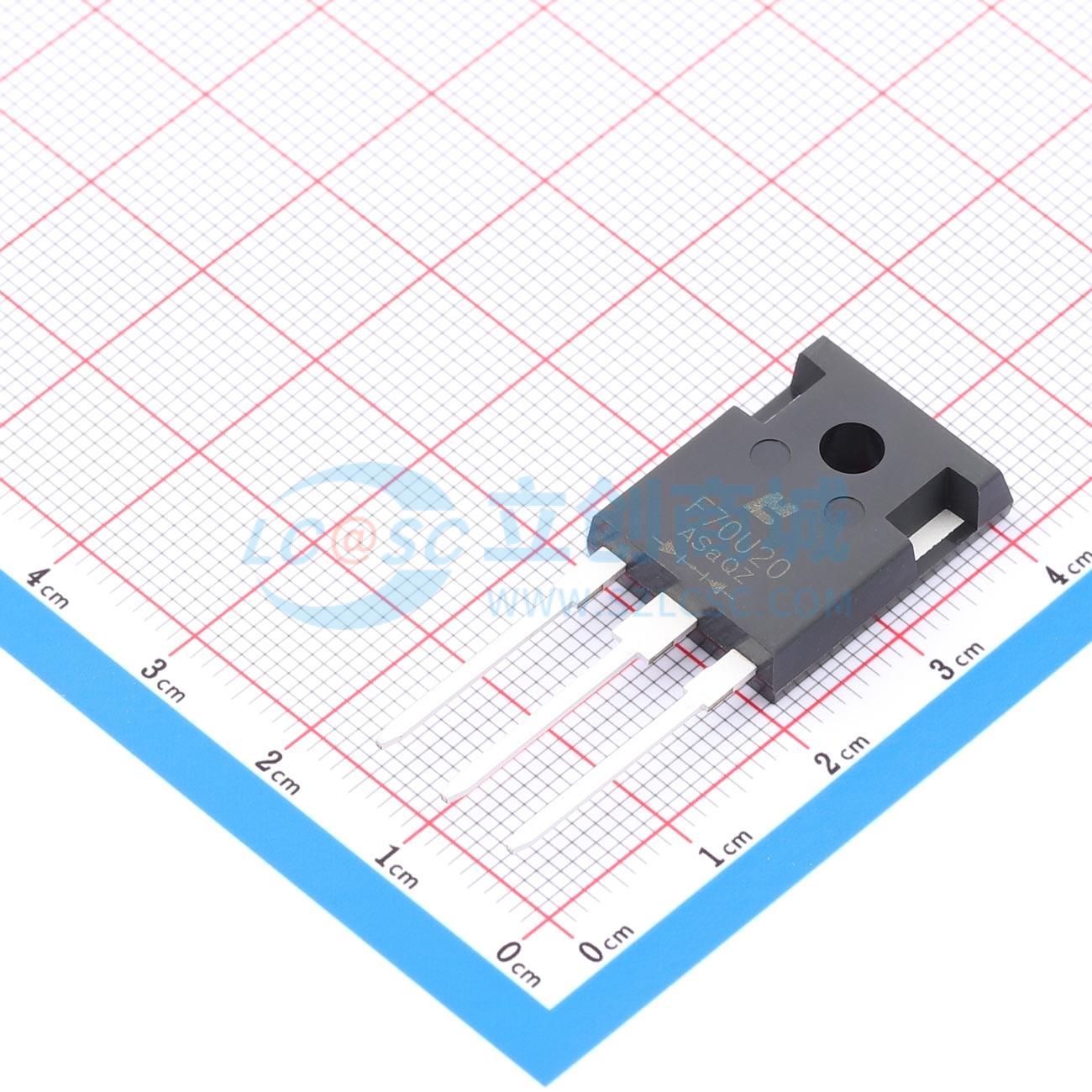

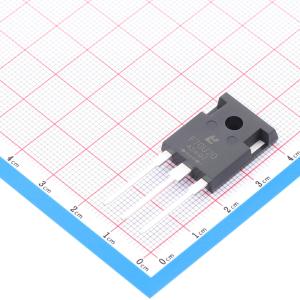

F70U20
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.1V@35A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 70A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
这些二极管经过优化，旨在降低高频电源调节系统中的损耗和电磁干扰/射频干扰。其软恢复特性在大多数应用中提供缓冲。这些器件适用于电源转换器及其他开关损耗在总损耗中占比不显著的应用。
商品特性
- 超快恢复
- 175°C 工作结温
- 高频工作
- 低反向电流值
- 高浪涌容量
- 外延芯片结构
应用领域
- 开关模式电源
- 逆变焊机
- 不间断电源
