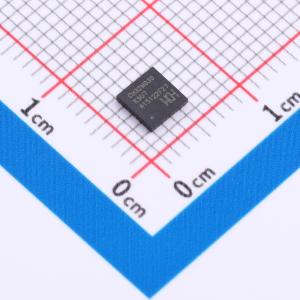

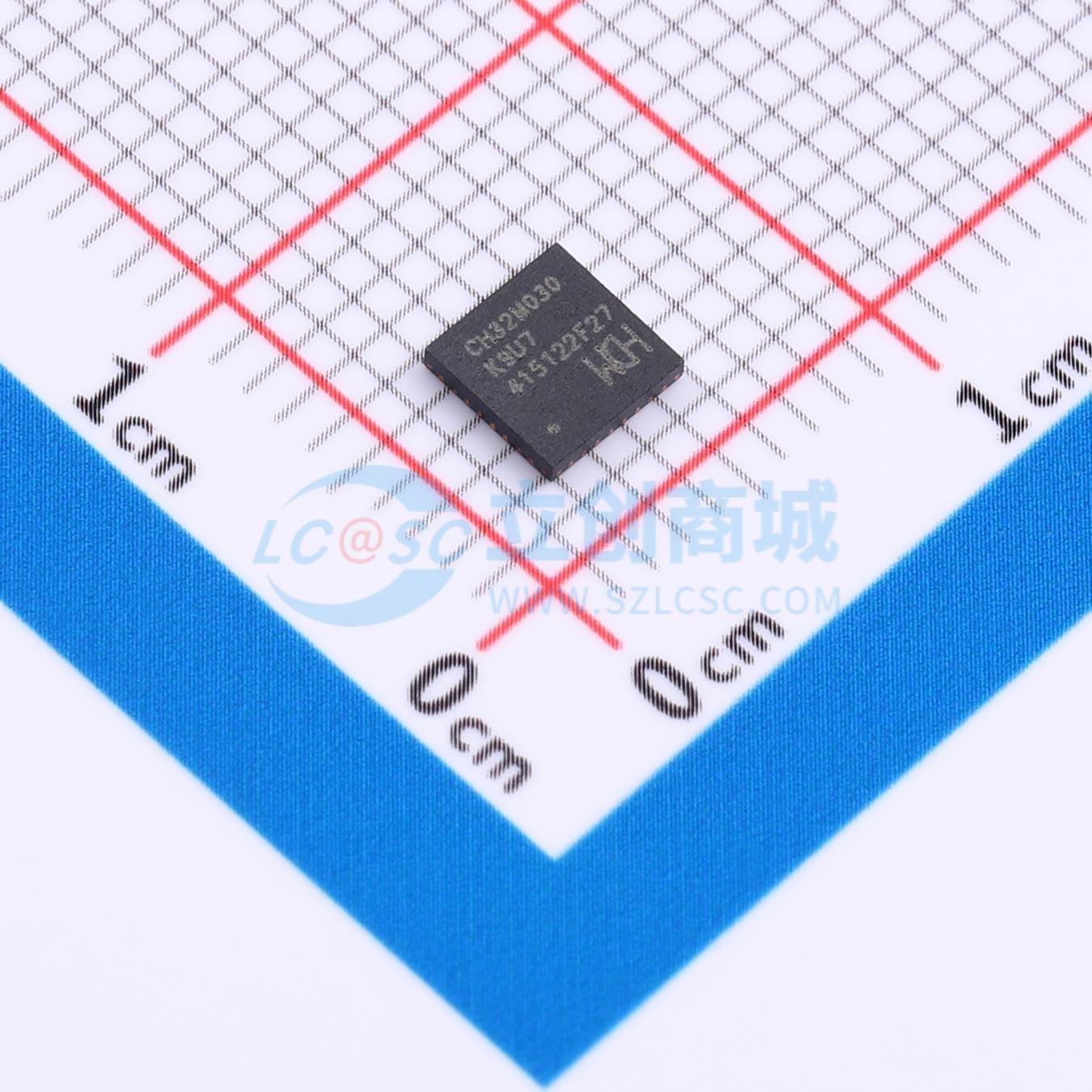

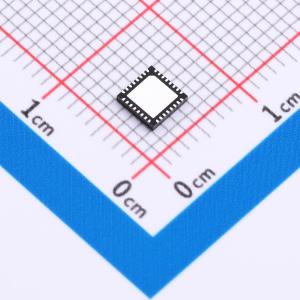

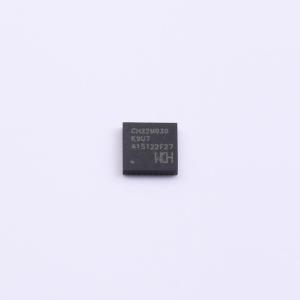

CH32M030K9U7
CH32M030K9U7
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于青稞RISC-V内核设计的工业级微控制器，内置升压模块包含2级电荷泵用于驱动多个片外N型MOSFET功率管，集成2组Type-C和USB及PD控制器，内置2路差分电流采样、2路可编程灌电流控制片外DCDC动态调压、4路OPA运放、3路CMP比较器。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH32M030K9U7
- 商品编号
- C53145393
- 商品封装
- QFN-32(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | RISC-V | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 12KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 6bit | |
| 振荡器类型 | - | |
| 工作电压 | 5V~28V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
CH32M030K9U的升压模块包含两级电荷泵。第一级电荷泵由PB14推挽输出驱动，需要外接电容C1；第二级电荷泵由PB12推挽输出驱动，需要外接电容C2。提升后的电压V_HVCP相当于V_HV加两倍V_DD5，从HVCP引脚输出，需要外接储能电容C3。该器件提供了5个高压开漏输出引脚PB7、PB9、PB11、PB13、PB15，支持V_HVCP电压范围。其中PB9、PB11、PB13、PB15各自具有两级开漏输出驱动能力，一级是常规驱动，另一级是内部串联电阻后的限流驱动，可用于与外部上拉电阻分压产生非满幅电压输出。
应用领域
- 控制外部N型MOSFET功率管
- 产生分压输出以降低对外驱动电压
- 动态选择匹配的栅极电压以优化功率管导通内阻
