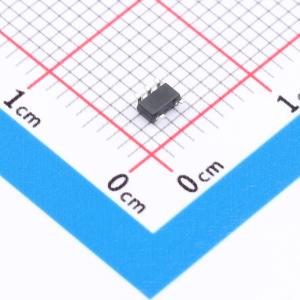

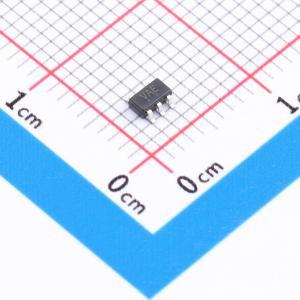

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G14DTT1G-TP
单施密特触发器反相器，低功耗，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MC74VHC1G14DTT1G-TP
- 商品编号
- C53100490
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 4ns@5.5V,50pF | |
| 系列 | 74VHC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
MC74VHC1G14是一款单施密特触发反相器，其功能为 Y = A。由于输入端的施密特触发作用，该器件对于正向信号（VT+）和负向信号（VT-）具有不同的输入阈值电平。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 掉电保护
- 输出驱动电流：±24mA（VCC=3.0V时）
- 低功耗，最大静态电流为10μA
- ESD保护性能超过JESD 22标准：人体模型2000V（A114-A）、机器模型200V（A115-A）、带电器件模型1000V（C101）
应用领域
- 音频视频接收机
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
