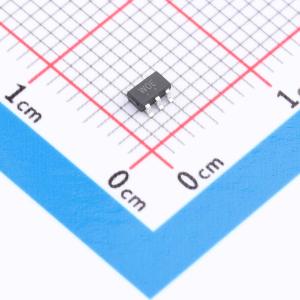

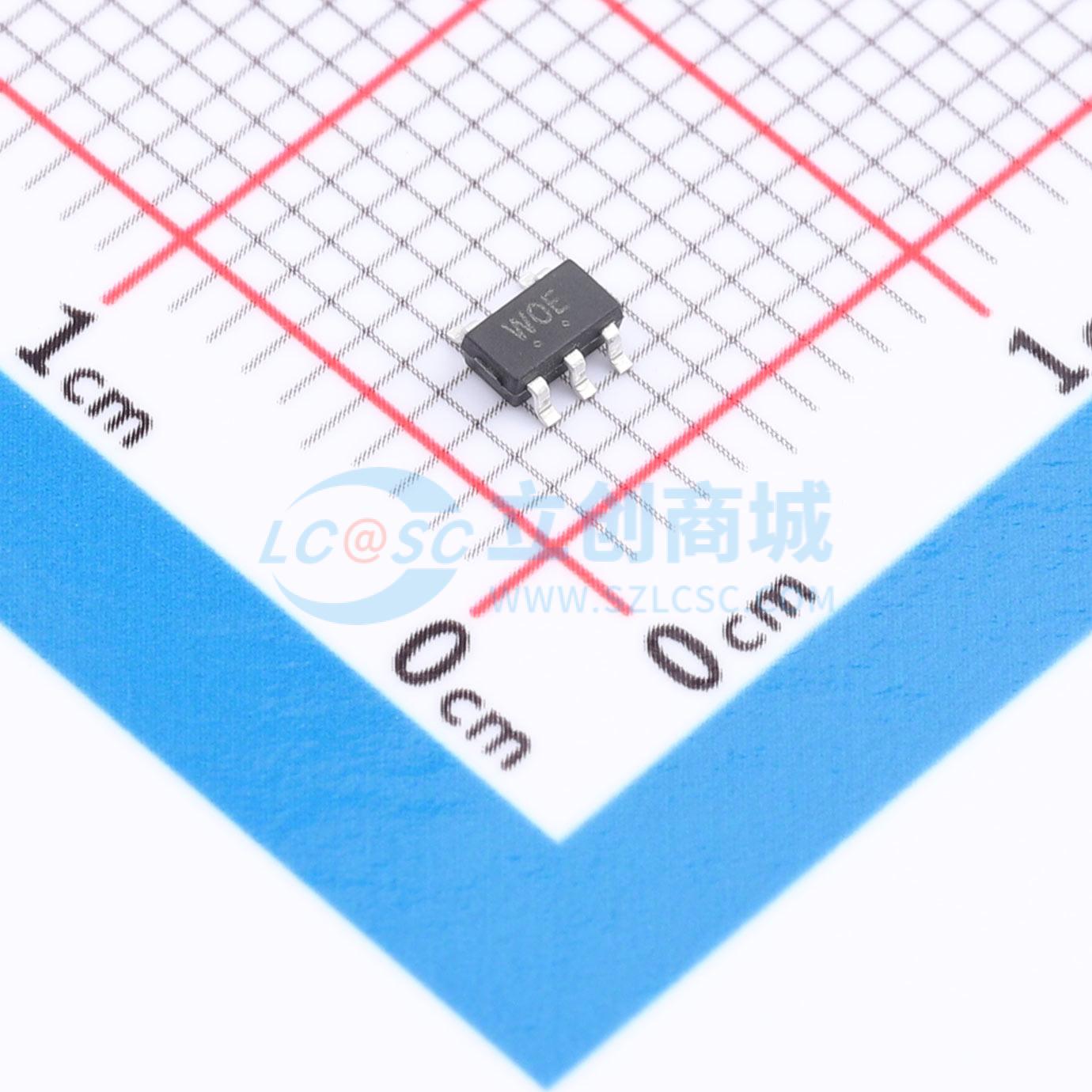

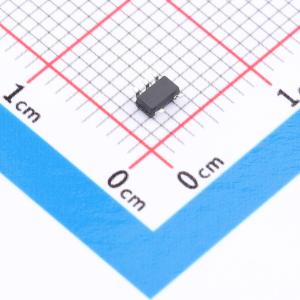

MC74VHC1G125DTT1G-TP

单总线缓冲门/线路驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: MC74VHC1G125DTT1G-TP
商品编号: C53100486
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	1
	工作电压	2V~5.5V
	静态电流(Iq)	1uA
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	输入高电平(VIH)	2.1V；1.5V；3.85V
	输入低电平(VIL)	900mV；500mV；1.65V

	属性	参数值
	输出高电平(VOH)	2.9V；2.58V；4.4V；3.94V；1.9V
	输出低电平(VOL)	100mV；360mV
	系列	-
	传播延迟(tpd)	7.5ns@5V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	1
	功能特性	可控输出使能
	输入类型	-
	输出类型	三态

商品概述

MC74VHC1G125是一款具有三态输出的单路总线缓冲门/线路驱动器。当OE（上划线）为高电平时，Y输出处于高阻态。当OE（上划线）为低电平时，器件将A输入端的非反相数据传递到Y输出端。为确保上电或掉电期间的高阻态，OE（上划线）应通过上拉电阻连接到VCC；该电阻的最小值由驱动器的电流吸收能力决定。

商品特性

宽电源电压范围：2V ~ 5.5V
在5V下，从A到Y的最大传播延迟为6 ns
低功耗，在5.5V下最大静态电流为1μA
在5V下提供±8mA输出驱动能力
