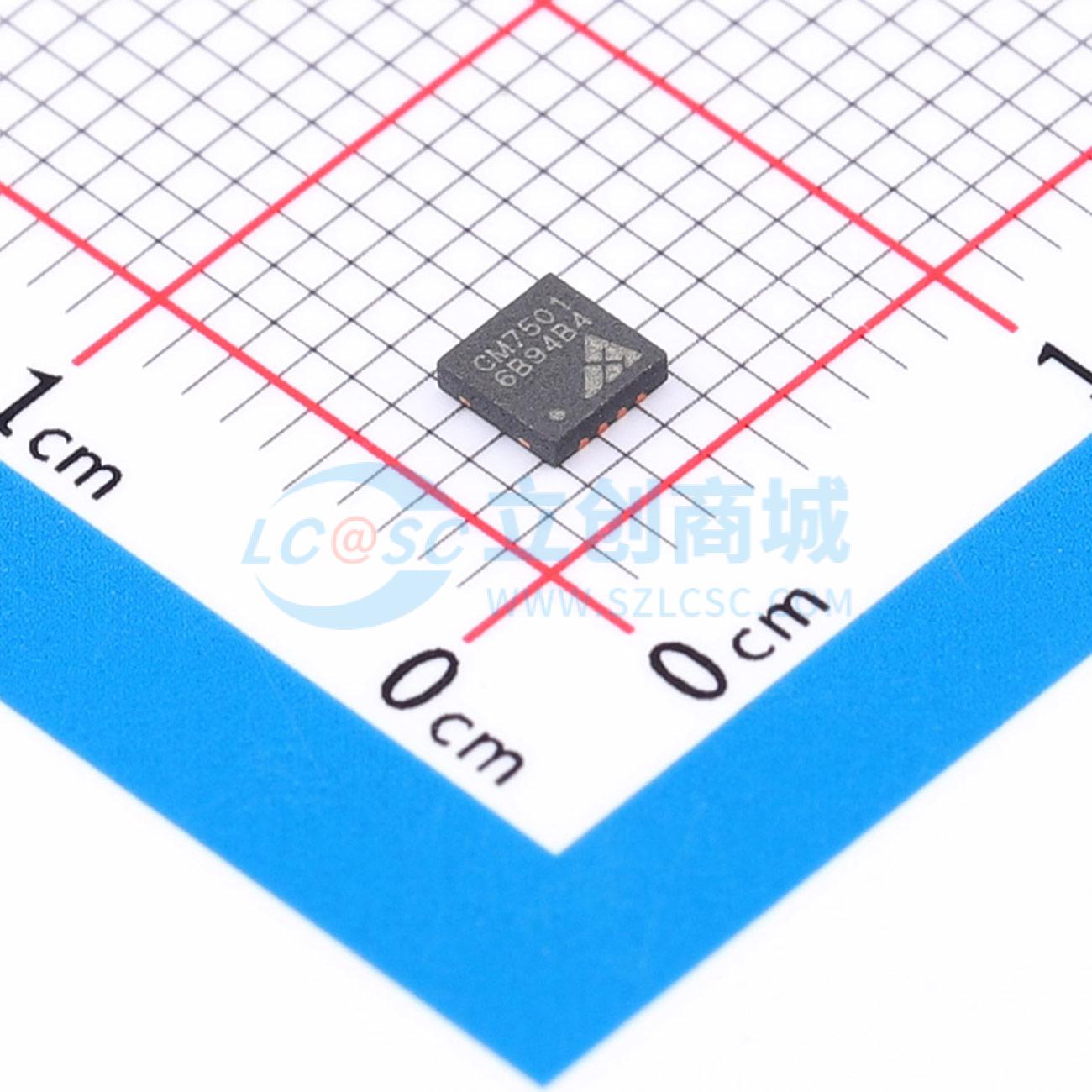

CM7501-DFNTA

精密单极性16位电压输出DAC，低功耗，支持SPI/QSPI/MICROWIRE接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 16位单极性无缓冲电压输出DAC，（-40℃~125℃）
品牌名称: CIMO(士模微)
商品型号: CM7501-DFNTA
商品编号: C53099970
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

CM7501 是一款 16 位无缓冲电压输出数模转换器。采用 2.7V 至 5.5V 单电源供电，可在全温范围内保证输出电压的单调性。无缓冲器的设计使得该转换器具有极低的功耗，静态电流仅为 120μA，零码失调误差低至 0.5LSB。它支持 2V 至 VDD 的基准电压输入范围，电压输出摆幅为 0V 至 VREF。该器件采用兼容 SPI/QSPI/MICROWIRE 的三线串行接口，时钟速率最高可达 50MHz，并可直接与光耦合器连接以满足特定应用需求。上电时，复位电路将输出置为零电平。CLR（上划线）管脚也可将输出置为零电平。该器件仅支持单极性输出模式工作。

商品特性

单电源供电：2.7V~5.5V
低电源电流：120μA
INL误差：±0.4LSB
低毛刺脉冲：0.5nV·s
短建立时间：1μs
全温范围内保证输出电压单调性
电压输出可直接驱动 60kΩ 负载
50MHz SPI/QSPI/MICROWIRE 兼容型串行接口
CLR 异步复位管脚
补偿基准源电流
MSOP8 3mm×3mm、DFN8 3mm×3mm、SOP8 4.9mm×3.9mm 封装

应用领域

激光振镜控制器
高精度仪器仪表校准电路
过程控制和工业自动化
自动测试设备
精密信号源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16
	通道数	1
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	建立时间	1us

	属性	参数值
	输出类型	电压-非缓冲
	积分非线性	0.4LSB
	工作温度	-40℃~+125℃
	更新速率	-
	功能特性	上电复位
	静态电流	120uA
