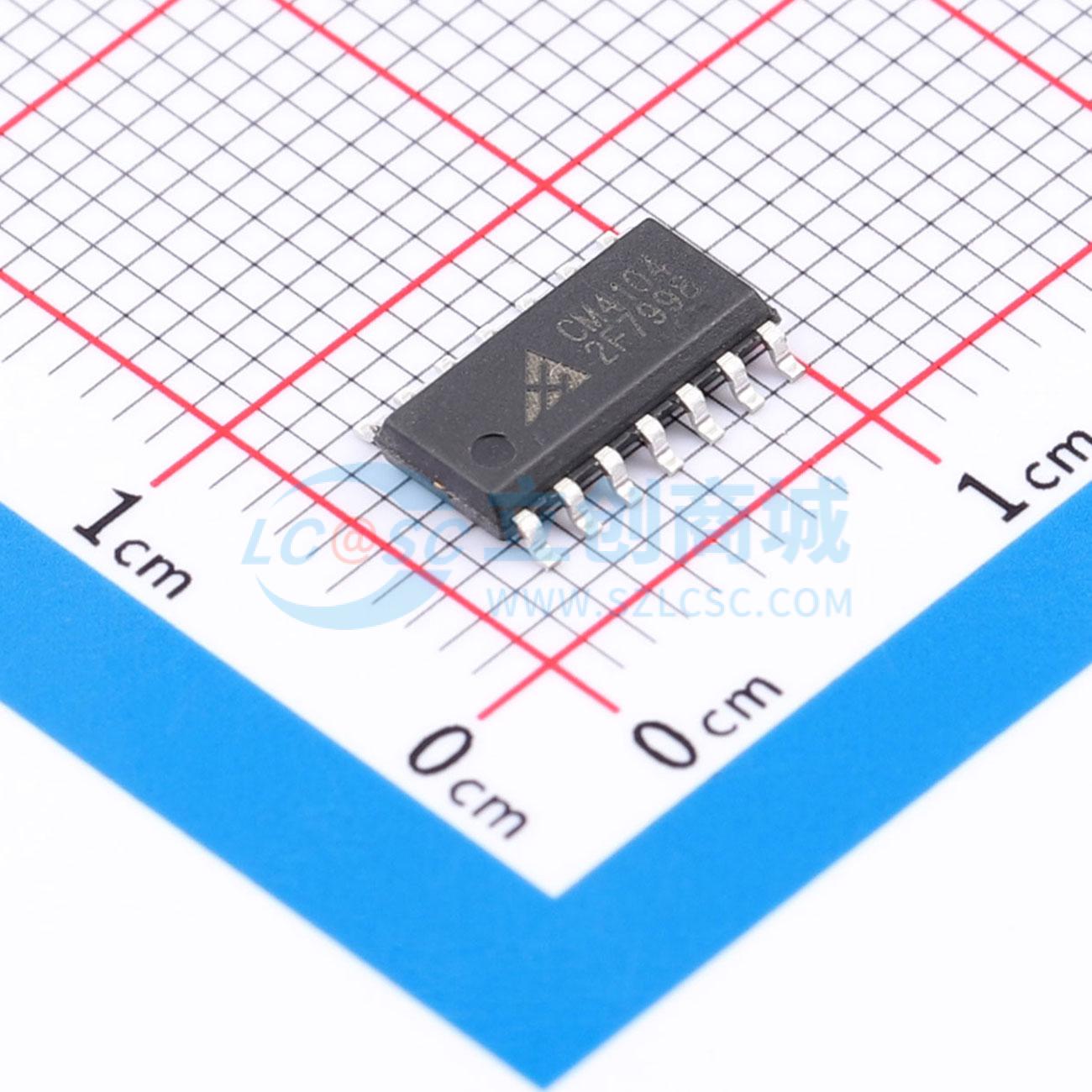

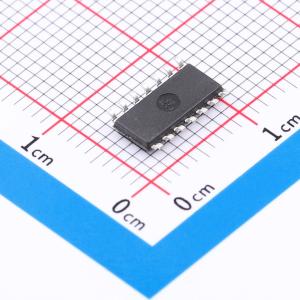

CM4104-SOPTA

精密、低噪声、低输入偏置电流的双通道/四通道运算放大器，内置保护电路，单位增益稳定，输入过压输出无反相

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ±12.5V四通道双极性精密放大器，（-40℃~125℃）
品牌名称: CIMO(士模微)
商品型号: CM4104-SOPTA
商品编号: C53099976
商品封装: SOP-14
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	输入电压噪声密度(eN)	8.4nV/√Hz@1kHz
	输入偏置电流(Ib)	280pA
	静态电流(Iq)	715uA
	输出电流	15mA
	输入失调电流(Ios)	340pA
	工作温度	-40℃~+125℃
	功能特性	内置补偿；反相位输入保护；过压保护

商品概述

CM4102/CM4104是极高精度的双通道/四通道放大器，具备极低的失调电压及失调电压漂移、低输入偏置电流、低噪声和低功耗等特性。在使用1000pF以下容性负载时，无需外部补偿即可保持输出稳定。当电源电压为25V时，每个放大器的典型电源电流为715μA。输入端内置500Ω串联电阻，不仅保护内部电路，还允许芯片接受略高于电源电压的输入信号，同时确保输出不会反相。CM4102提供MSOP8和SOP8两种封装，CM4104提供SOP14封装，其额定工作温度范围均为-40℃ ~ 125℃，适用于各种严苛的工作环境。

商品特性

低失调电压：最大值为75μV
极低失调电压温漂：0.25μV/℃
低输入偏置电流：0.28nA
低噪声：8.4nV/√Hz
高增益：>120dB
高共模抑制比和电源抑制比：>120dB
低电源电流：每放大器715μA
宽双电源供电范围：±2.5V至±12.5V
单位增益稳定
输入过压时输出无反相
内部保护电路支持输入电压高于电源电压

应用领域

无线基站控制电路
光网络控制电路
仪器仪表
传感器和控制电路
精密滤波器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	4
	输入失调电压(Vos)	40uV
	输入失调电压温漂(Vos TC)	250nV/℃
	增益带宽积(GBW)	1.5MHz
	压摆率(SR)	0.9V/us
	共模抑制比(CMRR)	138dB
