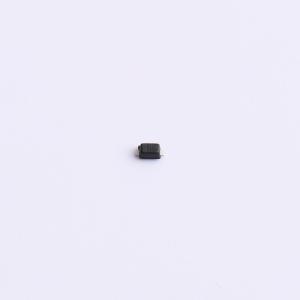

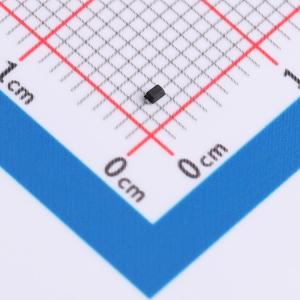

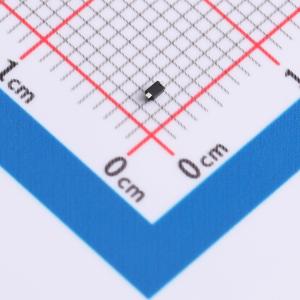

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z5.0-SL
ESD5Z5.0-SL
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD5Z5.0-SL
- 商品编号
- C53085135
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 174W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.2V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 60pF |
商品概述
采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路单向ESD保护
- 反向关断电压：最大5.0V
- 低漏电流：纳安级别
- 典型响应时间 < 1 ns
- 低钳位电压：在IPP = 9.4 A时，VC < 18.6 V
- ESD保护：30kV（空气）/ 30kV（接触）（IEC61000 - 4 - 2）
- 浪涌保护：9.4 A（IEC 61000 - 4 - 5 8 / 20 μs）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
