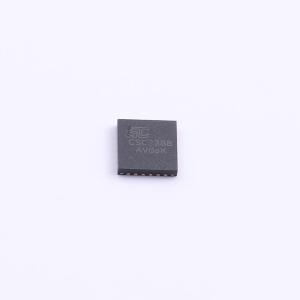

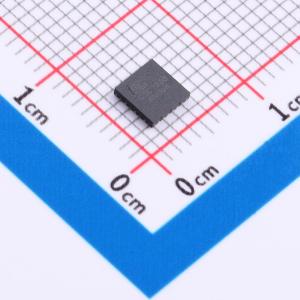

SL6288Q
三相半桥架构的三相直流无刷电机驱动器栅极驱动专用电路，集成多种电路，用于无刷电机控制器驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL6288Q
- 商品编号
- C53085155
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 1.3A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 5V~18V | |
| 上升时间(tr) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 135uA | |
| 功能特性 | 内置自举二极管；死区时间控制 |
商品概述
SL6288是一款高性价比的三相半桥架构栅极驱动专用电路，用于驱动大功率MOS管和IGBT管。该IC内部集成了逻辑信号处理电路、死区时间控制电路、欠压保护电路、电平位移电路、脉冲滤波电路以及输出驱动电路，专为无刷电机控制器中的驱动电路而设计。
商品特性
- 高端悬浮自举电源设计，耐压150V
- 适应5V、3.3V输入电压
- 最高频率支持500kHz
- 内建100ns死区控制电路
- 上下桥电源欠压保护，启动和保护点分别为4.4V和4.1V
- 内部集成低内阻自举充电二极管
- 输出拉灌电流Io+/Io-为+1.0A/-1.3A
- HIN输入高电平有效，控制上桥HO输出
- LIN输入高电平有效，控制下桥LO输出
应用领域
- 三相直流无刷电机驱动器
- 电动车控制器
