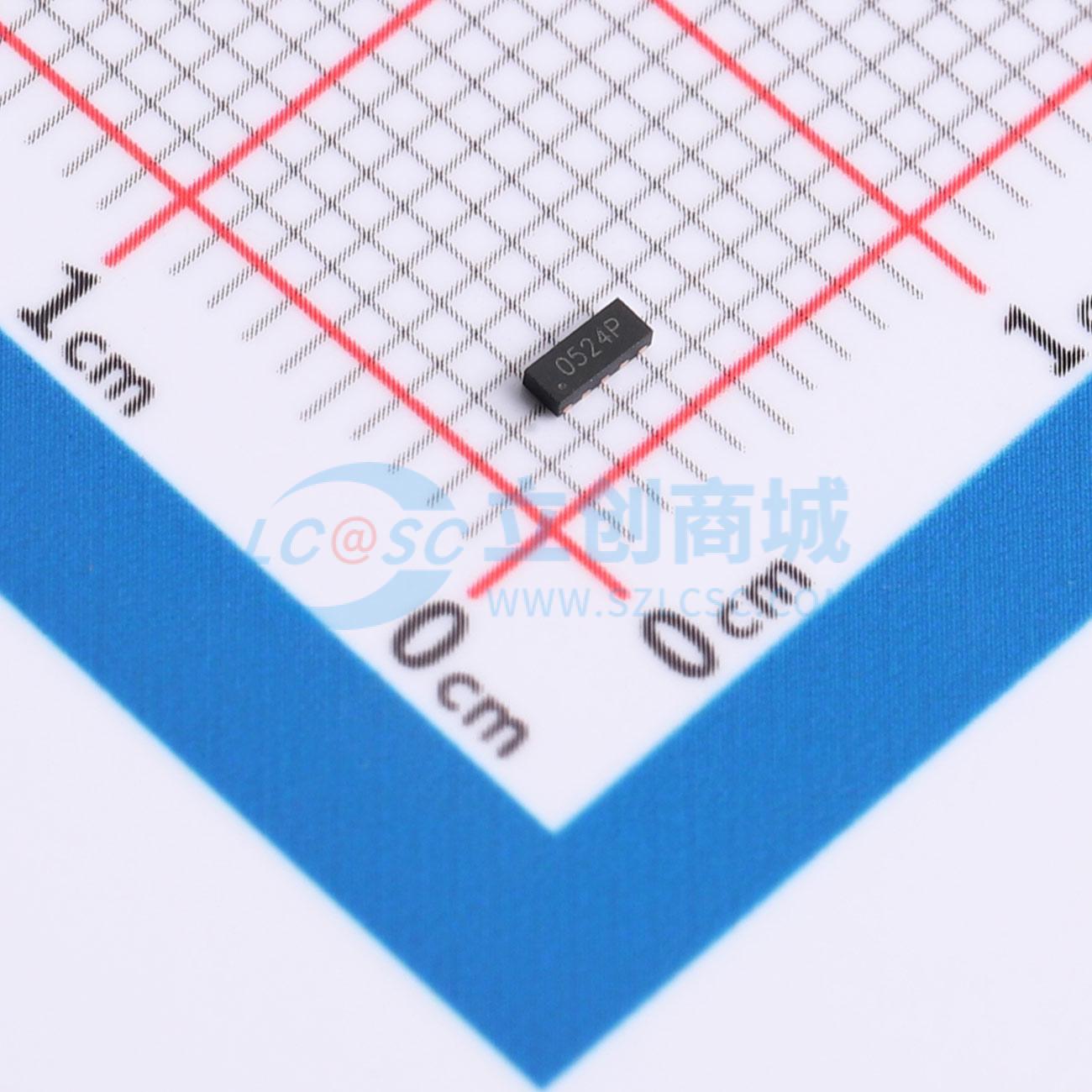

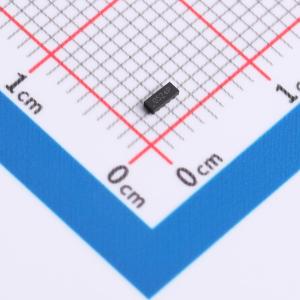

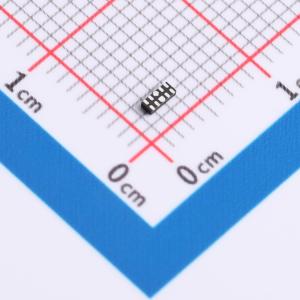

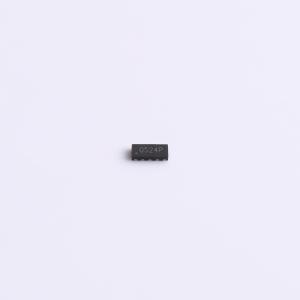

温馨提醒：图片仅供参考，商品以实物为准
ESD0524P-SL
ESD0524P-SL
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD0524P-SL
- 商品编号
- C53085144
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.030933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 55W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| Cj-结电容 | 0.6pF |
商品概述
该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。 该器件包含四个用于超高速信号线的高级ESD保护二极管结构，采用无引脚小型DFN2510 - 10L塑料封装。 所有信号线均由特殊的二极管配置保护，仅提供0.6 pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达15 kV接触ESD电压的保护，超过IEC 61000 - 4 - 2的4级标准。
商品特性
- 为USB 2.0和超高速USB 3.0、HDMI 2.0、DisplayPort、eSATA和LVDAS提供系统ESD保护
- 所有信号线均集成了轨到轨钳位二极管，为下游提供超过IEC 61000 - 4 - 2 4级标准的15 kV ESD保护
- 匹配0.5 mm走线间距
- 信号线在信号对之间具有0.3 pF的匹配电容
- 每个通道的线路电容仅为0.6 pF
- 设计友好的“直通式”信号路由
应用领域
-电视和显示器(HDMI)-DVD录像机和播放器-笔记本电脑、主板显卡和端口-机顶盒和游戏机-SATA和eSATA接口-USB3.0
