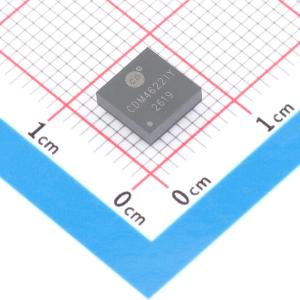

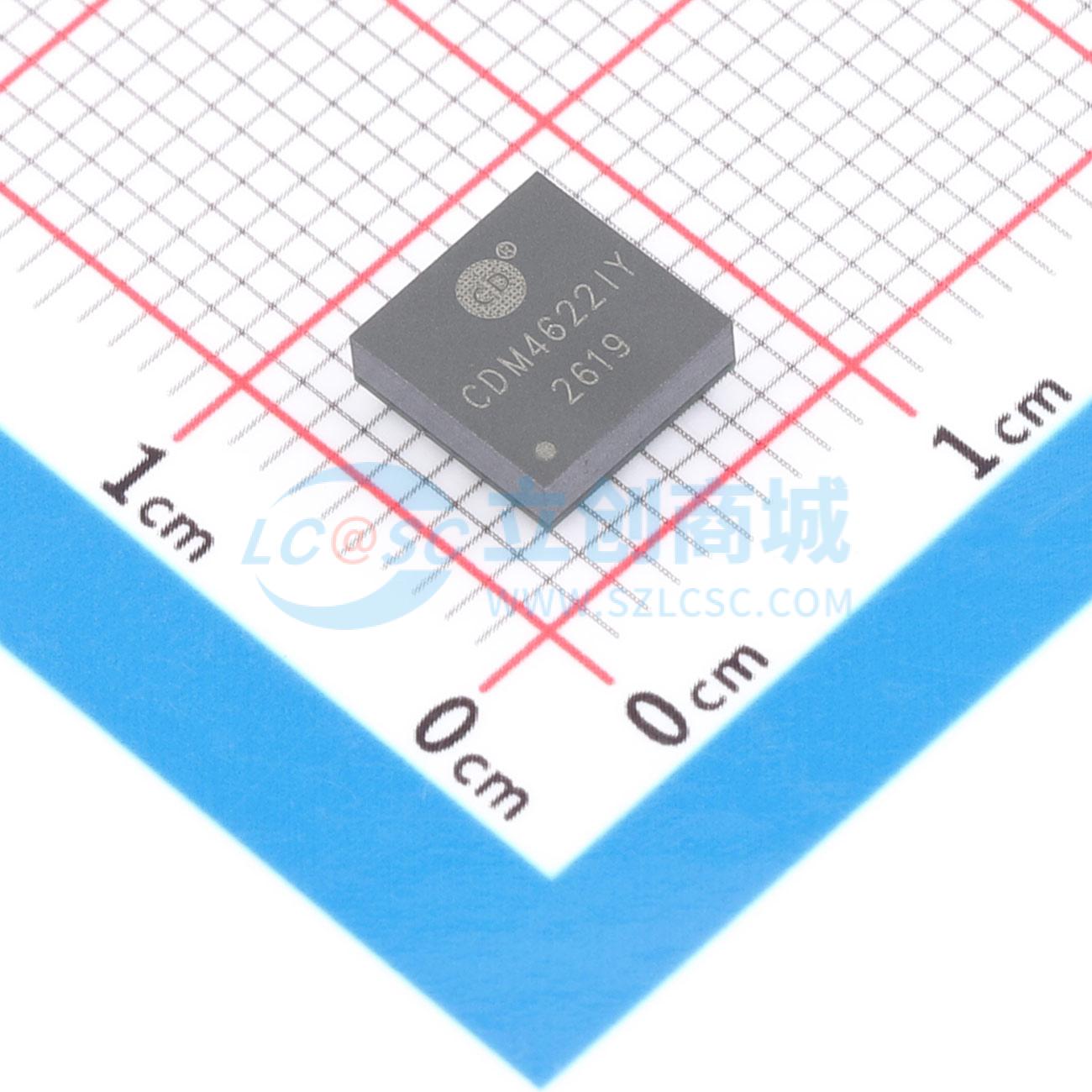

CDM4622IY

双通道降压型开关模式DC/DC微模块稳压器，内置开关控制器、功率FET、电感器和支持组件，支持多相并联和均流，具备故障保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CYT(长运通)
商品型号: CDM4622IY
商品编号: C53059537

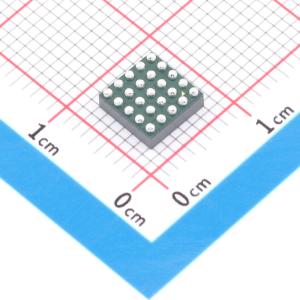

商品封装: BGA-25(6.3x6.3)
包装方式: 盒装
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	1.5mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；过流保护；输出电压跟随；工作状态指示

商品概述

CDM4622是一款完整的双通道2.5A（峰值3A）降压型开关模式DC/DC微模块稳压器。模块内置开关控制器、功率FET、电感器和支持组件，外部仅需在输入和输出端配置数个陶瓷滤波电容。模块输入电压范围为3.6V ~ 20V，通过一个外置取样电阻可在0.6V ~ 5.5V范围设置输出电压。模块支持可选的突发模式操作以及用于电源轨排序的输出电压跟踪排序操作。高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速的瞬态响应，且稳定性不受影响。模块故障保护功能包括输入过压、输出过流和过热保护。

商品特性

占板面积 <1cm² 的完整解决方案
宽输入电压范围：3.6V ~ 20V
3.6V输入可兼容连接至INTVCC的VIN
输出电压范围：0.6V ~ 5.5V
双通道2.5A（峰值3A）或单通道5A输出
在整个负载、电压和温度范围内提供±1.5%的最大总输出电压调节误差
电流模式控制、快速瞬态响应
外频率同步
可多相并联和均流
输出电压跟踪和软启动功能
可选的突发模式操作
输入过压和过热保护
电源良好指示器
封装尺寸：6.25mm × 6.25mm × 1.82mm LGA25 和 6.25mm × 6.25mm × 2.42mm BGA25

应用领域

通用负载点转换
电信、网络和工业设备
医疗诊断设备
测试和调试系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~20V
	输出电压	600mV~5.5V
	输出电流	2.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃
