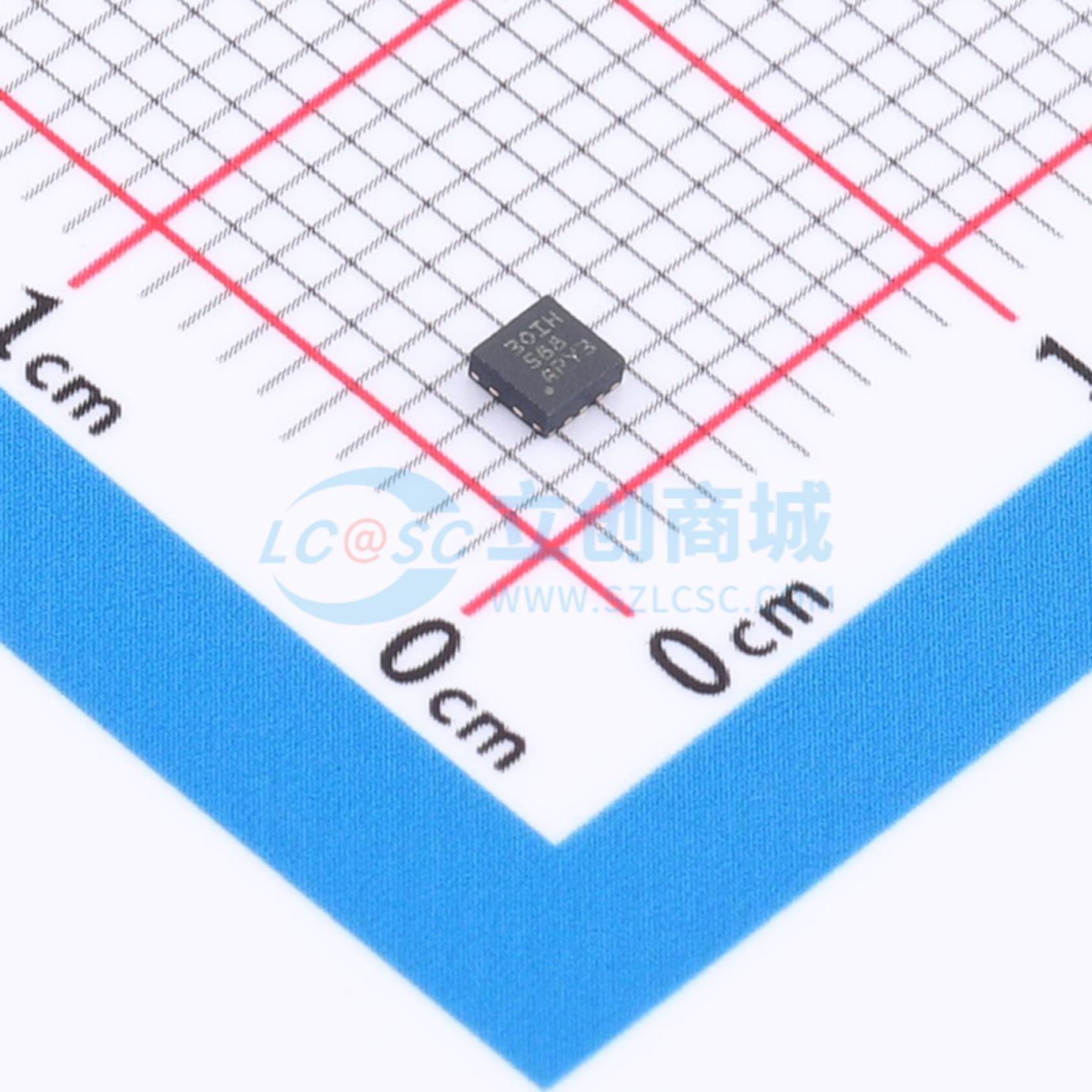

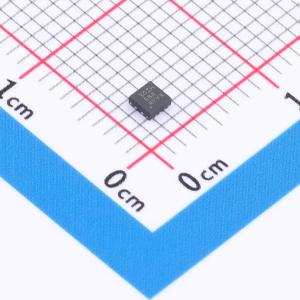

温馨提醒：图片仅供参考，商品以实物为准

TPS7N4901PDSQR

500mV~3.6V 3A 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7N4901PDSQR
商品编号: C53059597
商品封装: WSON-10(2x2)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TPS7N49是一款低 dropout（LDO）线性稳压器，为多种应用提供易用且稳定的电源管理设计。用户可编程软启动通过降低启动时的电容涌入电流，减小输入电源的压力。软启动为单调特性，设计用于为多种不同类型的处理器和专用集成电路（ASIC）供电。使能输入和电源良好输出可轻松实现与外部稳压器的排序。这种灵活性使得设计可配置为满足多种应用的排序要求。现场可编程门阵列（FPGA）、数字信号处理器（DSP）以及其他具有特殊启动要求的应用可从这种灵活性中获益。高精度基准和误差放大器可实现2%的精度。该器件可与任何容量大于等于10μF的电容稳定工作，完整规格覆盖结温范围-40℃ 至 +125℃。TPS7N49采用小型2mm × 2mm WSON-10封装，可实现非常紧凑的整体设计尺寸。

商品特性

输出电压VOUT范围:0.5V 至 3.6V
极低输入电压VIN范围:0.75V 至 6.0V
VBIAS范围:2.7V 至 6.0V
低压差:3.0A电流、VBIAS = 5V时典型值为100mV
电源良好（PG）输出可实现电源监测，或为其他电源提供排序信号
精度为2%
VBIAS允许低VIN运行，同时具备良好的瞬态响应
可搭配任意容量≥ 10μF的输出电容稳定工作
提供小型2mm × 2mm × 1mm WSON-10封装

应用领域

网络接口卡
智能网卡
路由器
交换机
超声扫描仪
MRI扫描仪

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	500mV~3.6V
	输出电流	3A

	属性	参数值
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	178mV@(3A)
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1
