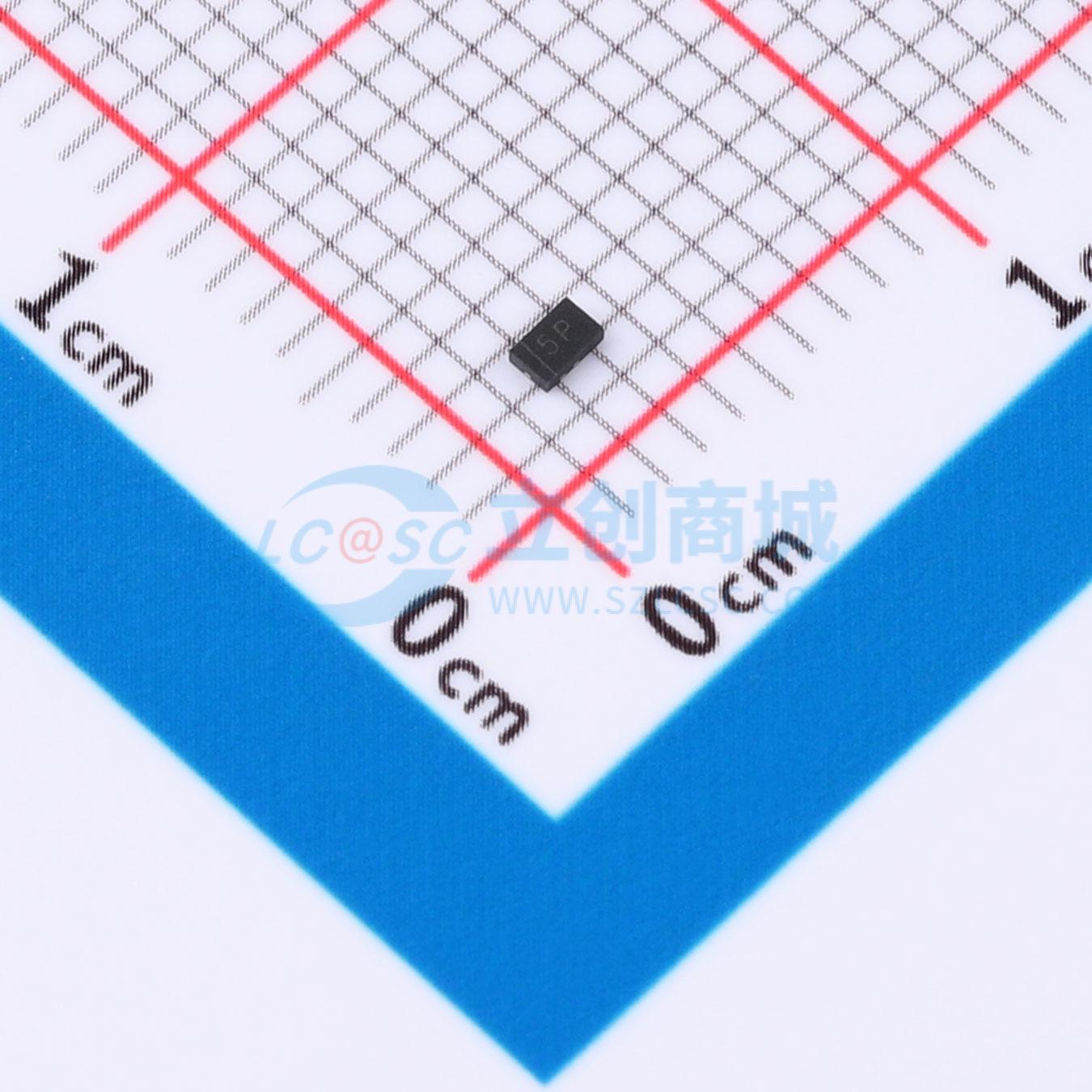

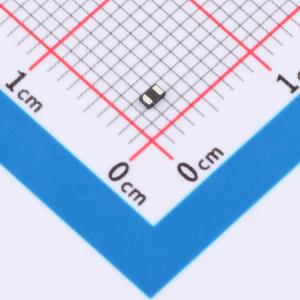

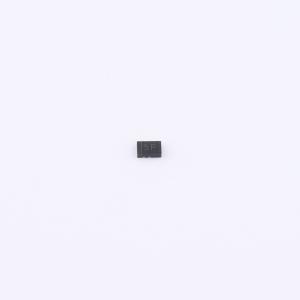

温馨提醒：图片仅供参考，商品以实物为准
ESD0571P
ESD0571P
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- ESD0571P
- 商品编号
- C53059509
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.026967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 110A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.3kW@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 350pF |
商品特性
- 超小封装：1.6x1.0x0.5 mm (DFN1610-2)
- 保护一条数据线或电源线
- 超低漏电流：纳安级
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2 (ESD)：±30kV 空气/接触放电
- IEC 61000-4-4 (EFT)：120A (5/50ns)
- IEC 61000-4-5 (雷电)：110A (8/20μs)
- 符合 RoHS 标准
应用领域
-手机-电池保护-电源线保护-移动设备的 Vbat 引脚-手持便携式应用
