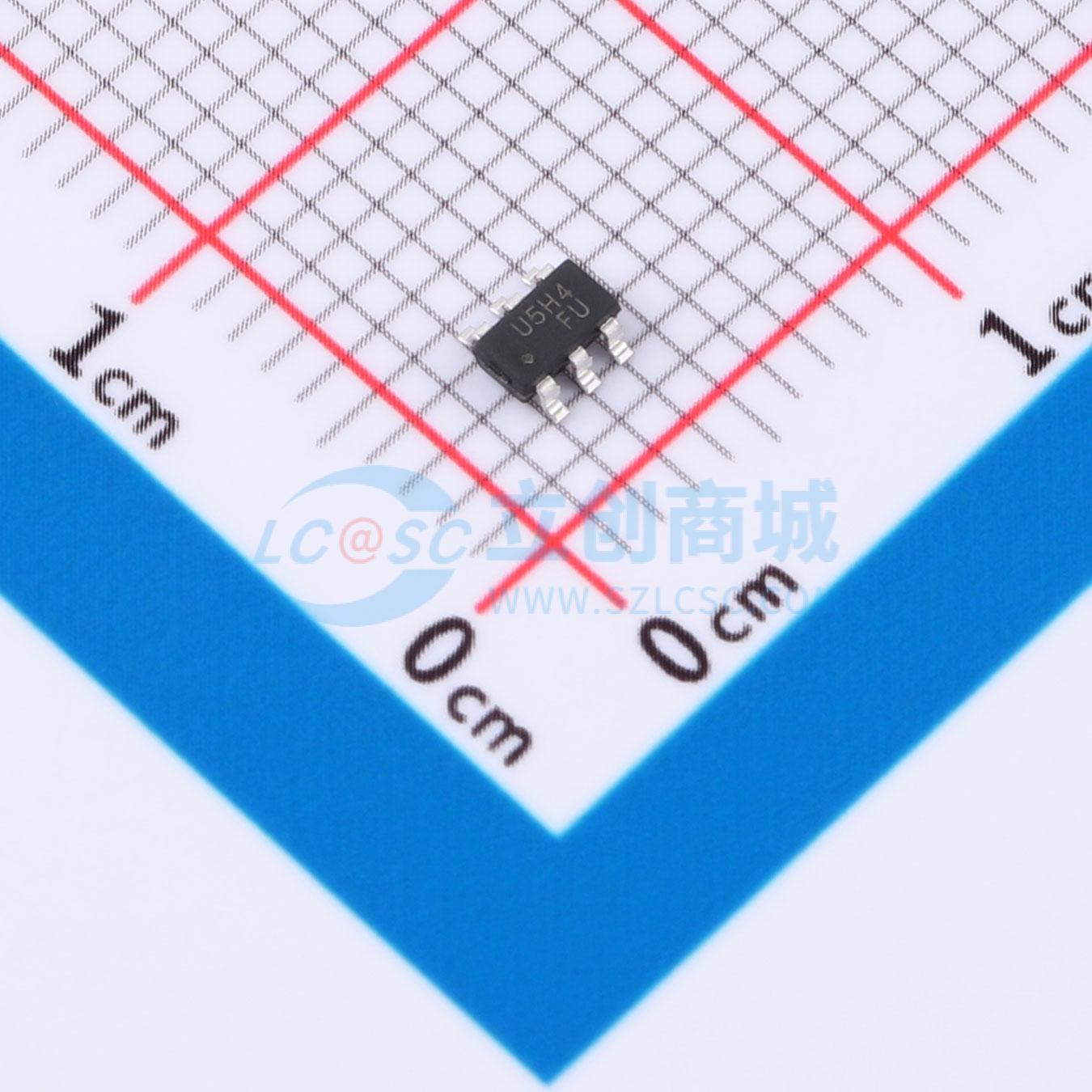

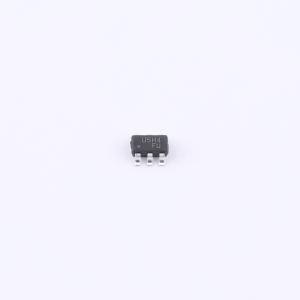

温馨提醒：图片仅供参考，商品以实物为准
ESDU5V0H4
ESDU5V0H4
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- YTL(亚特联)
- 商品型号
- ESDU5V0H4
- 商品编号
- C53059512
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品特性
- IEC 61000-4-2 4级静电放电保护
- ±12kV接触放电
- ±17kV空气放电
- 60W峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合RoHS标准
- 保护4条单向线路
- 超低电容：典型值0.6pF
- SOT-23-6封装
- 丝印：U5H4
应用领域
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express和串行SATA端口
