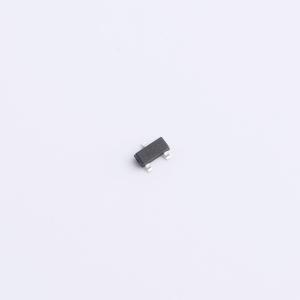

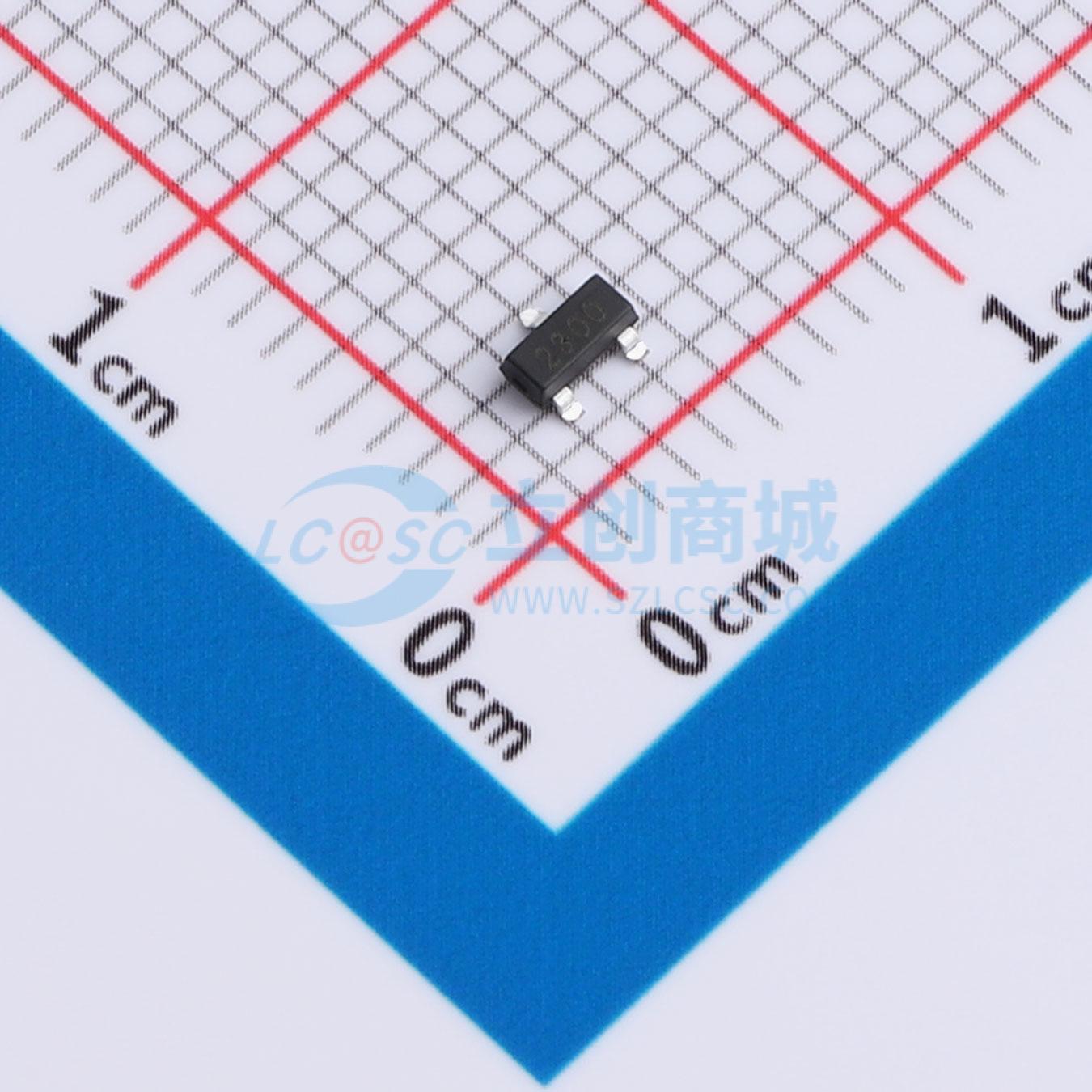

LJ2300
LJ2300
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- luJing(鲁晶)
- 商品型号
- LJ2300
- 商品编号
- C53058667
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 32mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 780mV | |
| 栅极电荷量(Qg) | 16.8nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 888pF | |
| 反向传输电容(Crss) | 115pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 144pF | |
| 栅极电压(Vgs) | ±10V |
商品特性
- N 沟道增强型场效应晶体管（MOSFET）
- VDS=20V,RDS(ON)=40mΩ,VGS=4.5V,ID=5.0A
- VDS=20V,RDS(ON)=60mΩ,VGS=2.5V,ID=4.0A
- VDS=20V,RDS(ON)=75mΩ,VGS=1.8V,ID=1.0A
