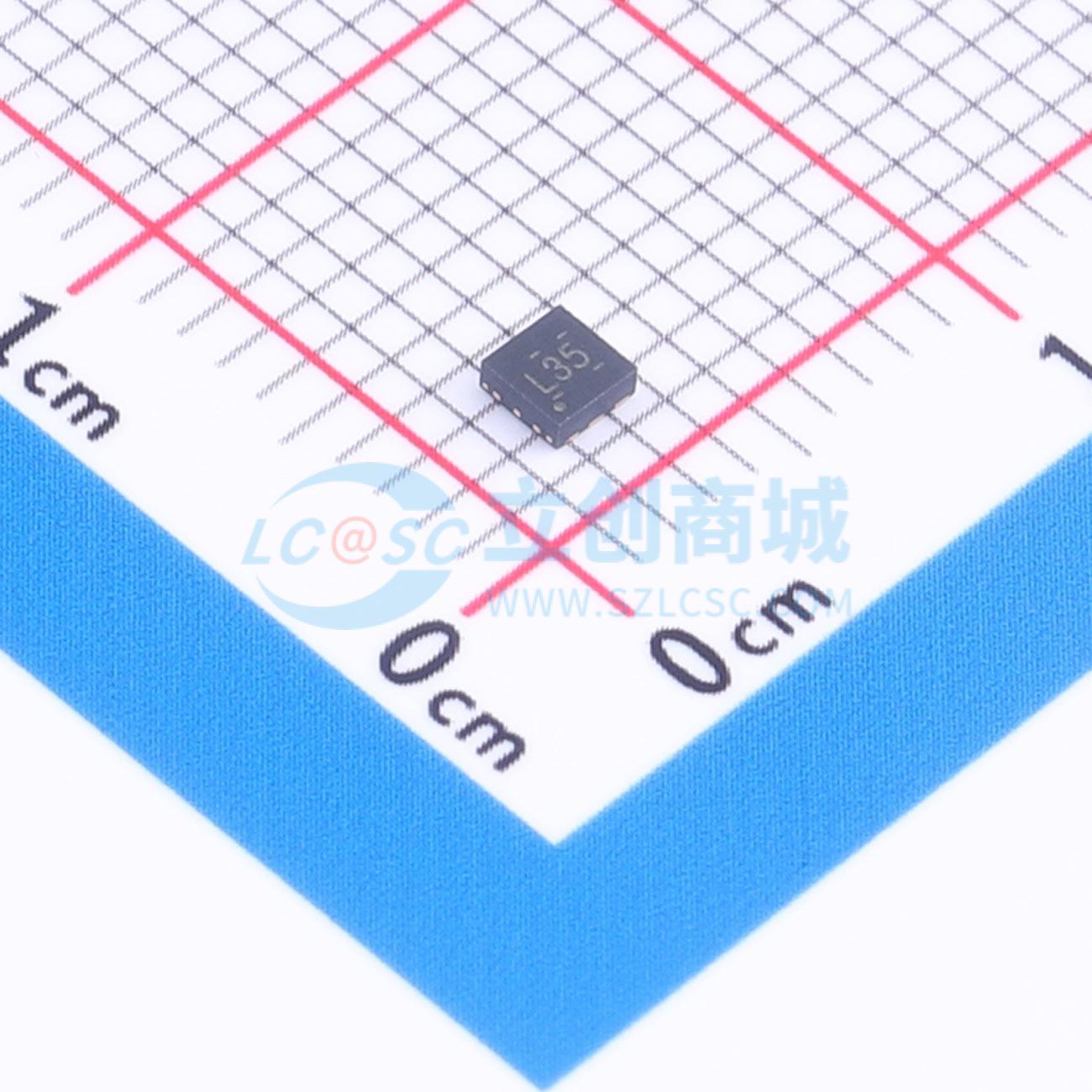

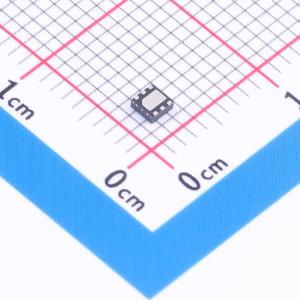

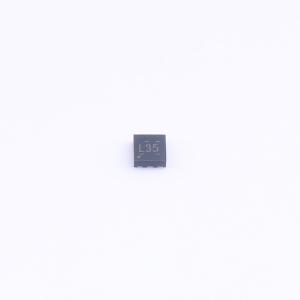

LOG305DRVR

低功耗宽动态范围对数检测器/RSSI检测器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LOG305DRVR
商品编号: C53056281
商品封装: WSON-6(2x2)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

LOG305 是一款具有极低功耗的对数检测器/RSSI检测器。该器件支持输入频率范围为200kHz至100MHz，典型动态范围为95dB。LOG305在灵敏度降低的情况下可支持超出该范围的频率。LOG305适用于需要宽动态范围电压和信号测量的应用。该器件支持单端输入以及单极性或双极性电源。LOG305提供6引脚DRV封装。LOG305可在2.7V至5.25V电源以及–40℃至+125℃全环境温度范围内工作。

商品特性

输入范围:18μVRMS 至 1VRMS
工作温度范围:–40℃ 至 +125℃
动态范围:95dB
对数一致性误差（LCE）:±2dB
可检测200kHz至100MHz的信号
全温度范围内静态电流最大为2.1mA
电源范围:2.7V 至 5.25V
集成运算放大器用于缓冲/增益调整

应用领域

超声距离与材料传感
流式细胞术
ESD和高能EMI信号检测
ARC故障检测

	属性	参数值
	商品目录	特殊功能放大器
	放大器类型	对数放大器
	放大器数	1
	工作温度	-40℃~+125℃

	属性	参数值
	增益带宽积(GBW)	1.5MHz
	静态电流(Iq)	1.5mA
	单电源电压	2.7V~5.25V
	双电源电压(Vee~Vcc)	-2.6V~-1.4V；1.4V~2.6V
