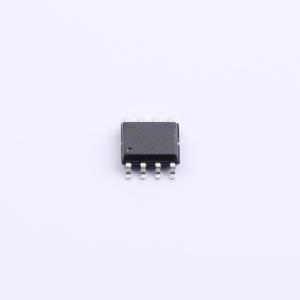

温馨提醒：图片仅供参考，商品以实物为准
WS2995
双通道同步整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AC-DC，双通道互锁；耐压120V，Low side，SOP-8封装
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS2995
- 商品编号
- C53058229
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | LLC | |
| 是否内置MOS | 非内置 | |
| 工作电压 | 4.83V~35V | |
| MOS耐压 | 120V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 模式支持 | CCM；CRM；DCM | |
| 静态电流(Iq) | 2.3mA | |
| 拉电流(IOH) | 200mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
WS2995是一款高性能双通道同步整流控制器，应用于半桥LLC谐振转换器的输出侧整流，可实现MOSFET的最优控制。通过检测整流MOSFET的Vds电压，能够可靠地控制MOSFET的开启与关断，从而替代肖特基二极管，提升半桥LLC转换器的效率。WS2995的门极电压可根据输出负载进行调节，并具有不同的开启延迟时间，避免轻载时因容性电流导致的误开启。当负载电流降低至一定水平时，WS2995进入绿色模式，关断门极驱动，从而将IC电流限制在140uA以下。其快速关断能力支持连续导通模式（CCM）和断续导通模式（DCM）运行。该器件采用SOP-8封装，具有高集成度。
商品特性
- VDA、VDB可承受120V电压
- 宽VCC工作范围，支持4.83V ~ 35V
- 轻载模式下140uA低静态电流
- 快速关断，支持CCM/CrCM/DCM
- 高达11.5V的驱动高电平
- 通道A与B之间的互锁功能
- SOP-8封装
应用领域
- AC/DC适配器
- PC电源
- LCD电视电源
- 工业与医疗电源
