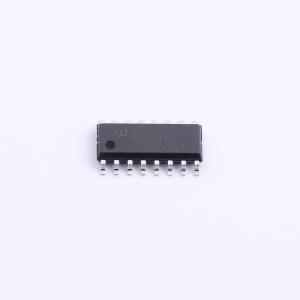

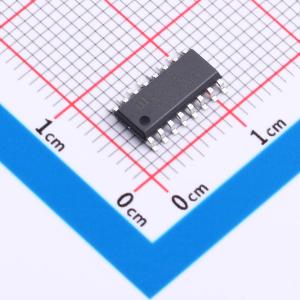

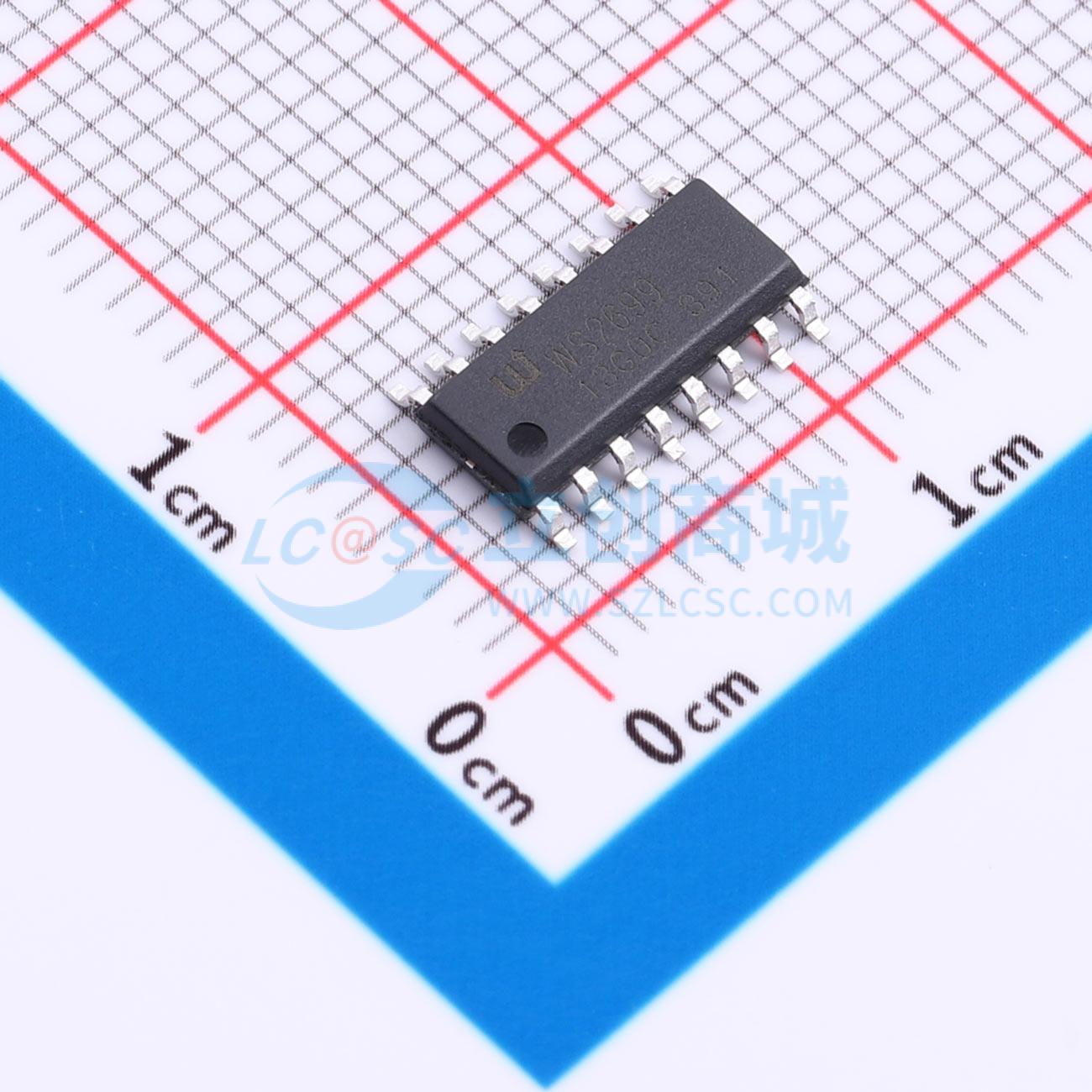

WS2699
LLC控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AC-DC，数模混合，电流型控制；fs＜600kHz，SOP-16封装
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS2699
- 商品编号
- C53058230
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 0V~33V | |
| 开关频率 | - | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 0.7W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 半桥式 | |
| 功能特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
WS2699是一款数模混合、电流型、多模式工作的高集成度高性能LLC控制器。它可与双通道同步整流控制器WS2994/5搭配使用，实现高效率高可靠性的LLC设计，适用于中大功率隔离电源应用。该控制器进行了综合设计优化以简化开关电源整体设计并最大化提升LLC性能。它采用先进的多模式控制，可独立配置每个模式的工作状态，实现全负载范围的效率优化；具备可设置的固定死区控制功能，以降低死区损耗；提供开放的寄存器配置，可灵活配置各种控制及保护参数，外围器件少且易于设计；采用电流模式控制架构，具有良好的环路稳定性；针对超轻载或空载情况进行了针对性节能设计，实现轻载效率及待机功耗的最大优化；集成半桥驱动模块，可直接驱动LLC桥臂开关管；此外，芯片内置高压启动功能和X电容放电功能，有效精简外围元件并降低电源总材料成本。WS2699内部集成了丰富的保护功能，包括输入欠压/过压保护、过功率保护、逐周期过流保护、容性模式调节、输出短路保护、输出过压保护以及过温保护。
商品特性
- 集成高压启动及X电容放电功能，外围电路简单
- 集成半桥驱动，最高频率支持600kHz
- 高性能数模混合控制
- 可灵活配置各种控制及保护参数
- 电流型控制架构
- 多模式控制
- 轻载进入跳周期/突发工作模式
- 输入欠压/过压保护
- 固定死区时间，软件可设置
- 逐周期过流保护
- 过功率保护
- 容性模式调节
- 输出短路保护
- 输出过压保护
- 内部和外部过温保护
应用领域
- 台式机适配器
- 笔记本电脑适配器
- 电视机电源
- 显示器电源
- LED驱动器
