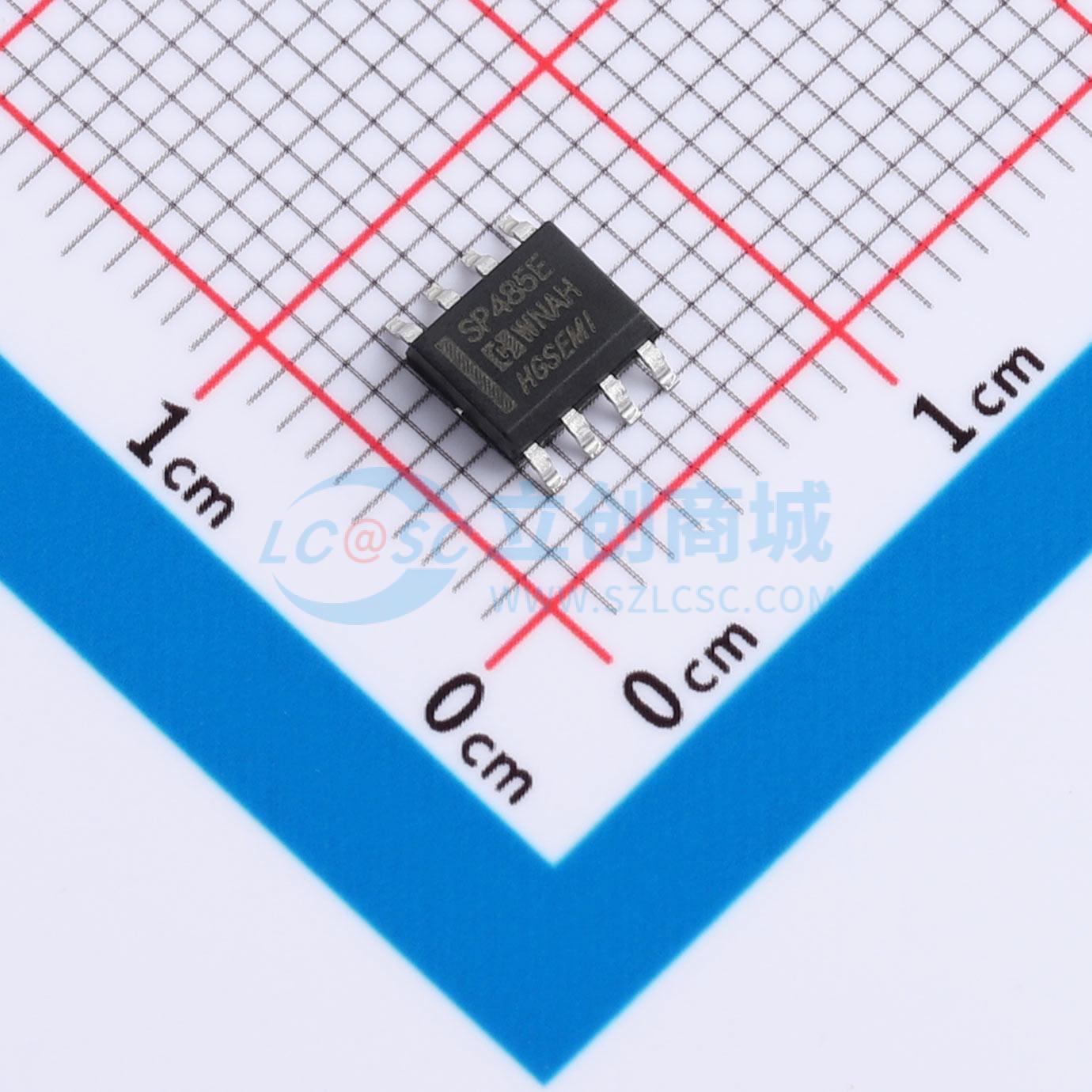

温馨提醒：图片仅供参考，商品以实物为准

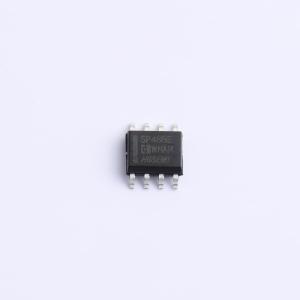

SP485EN/HG
具有热插拔、ESD保护的RS485收发器，支持半双工通信，低功耗关断模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有热插拔、±16kV ESD 保护的 5V RS485 收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- SP485EN/HG
- 商品编号
- C53049642
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.349克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | - | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；热关断保护；使能关断；低功耗模式 |
商品概述
该器件是一款采用+5.0V单电源供电、具备±16kV ESD保护的RS-485/RS-422收发器。它集成了热插拔功能，可在上电或热插入过程中抑制总线上的故障瞬态信号，防止数据传输错误。其驱动器摆率不受限制，支持高达2.5Mbps的数据传输速率。该器件设计用于半双工通信，其接收器具有1/8单位负载的高输入阻抗，允许在同一条通信总线上并联多达256个收发器。它采用8引脚SOP封装，并提供商用和工业级温度范围选项。
商品特性
- 低功耗关断模式
- DE与RE引脚采用热插拔输入结构
- +5.0V单电源工作，总线支持多达256个收发器并联
- I/O引脚具备增强型ESD保护，符合±16kV IEC 61000-4-2标准
应用领域
- RS-422/RS-485通信
- 数字电表与水表
- 工业控制
- 工业嵌入式计算机与外设
- 安防监控系统
