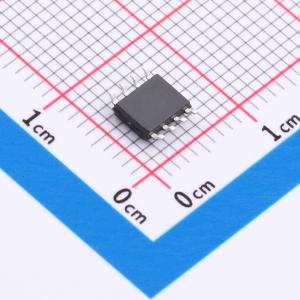

温馨提醒：图片仅供参考，商品以实物为准

ADM3485EARZ/HG

3.3V供电半双工RS485/RS422收发器，具备多种保护功能和较强抗噪能力

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.3V 供电，256 节点，12Mbps 半双工 RS485/RS422 收发器
品牌名称: HGSEMI(华冠)
商品型号: ADM3485EARZ/HG
商品编号: C53049646
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

ADM3485E是一款用于RS-485/RS-422通信的3.3V供电、半双工、低功耗收发器，完全符合TIA/EIA-485标准要求。该器件包含一个驱动器和一个接收器，两者均可独立使能或关闭，禁用时均呈现高阻态。其接收器具备1/8单位负载（96kΩ）的输入阻抗，允许最多256个收发器并接在同一通信总线上，支持高达12Mbps的无差错数据传输。工作电压范围为3.0V~3.6V，集成了失效安全、过温保护、限流保护和过压保护等多种功能，确保在电噪声环境中的可靠通信。通过过流保护和热关断电路（管芯温度超过140℃时触发）机制，为驱动器输出提供保护。

商品特性

采用3.3V电源供电的半双工架构
1/8单位负载，允许最多256个器件连接到总线
驱动器具备短路输出保护
集成过温保护功能
支持低功耗关断功能
接收器具备开路失效保护功能
具有较强的抗噪能力
集成了瞬变电压抵制功能
在电噪声环境中可实现高达12Mbps的数据传输速率

应用领域

总线式组网
手拉手式组网
总线端口防护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	12Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-
	静态电流	-
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式
