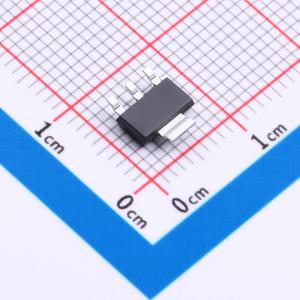

温馨提醒：图片仅供参考，商品以实物为准
Z0109NN5AA4-HXY
塑料封装晶闸管，具备高dv/dt率和强抗电磁干扰能力，适用于剩余电流断路器、直发器、点火器等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该双向晶闸管模块额定通态电流IT为1A，重复峰值电压VDRM达800V，触发电流IGT为10mA，支持双向导通，适用于交流电源环境下的功率控制。器件具备较高的电压裕度和稳定的触发特性，可确保在负载波动时可靠工作。典型应用涵盖家用电器中的调光电路、电热设备的功率调节、小型电机的转速控制以及各类交流开关模块，适合集成于对电气隔离和响应速度有要求的控制单元中，实现对交流负载的有效通断与相位调控。
- 商品型号
- Z0109NN5AA4-HXY
- 商品编号
- C52988583
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 1A | |
| 浪涌电流 | 10A；8A | |
| 门极平均耗散功率(PG(AV)) | 400mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.65V | |
| 门极触发电流(Igt) | 7mA | |
| 门极触发电压(Vgt) | 2V；2.5V | |
| 保持电流(Ih) | 30mA | |
| 工作温度 | - |
商品概述
Z0109NN5AA4具有高dv/dt速率，对电磁干扰有很强的抵抗力。特别推荐用于剩余电流断路器、直发器、点火器等。
应用领域
剩余电流断路器、直发器、点火器
