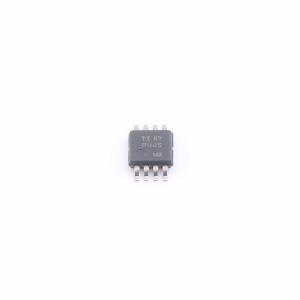

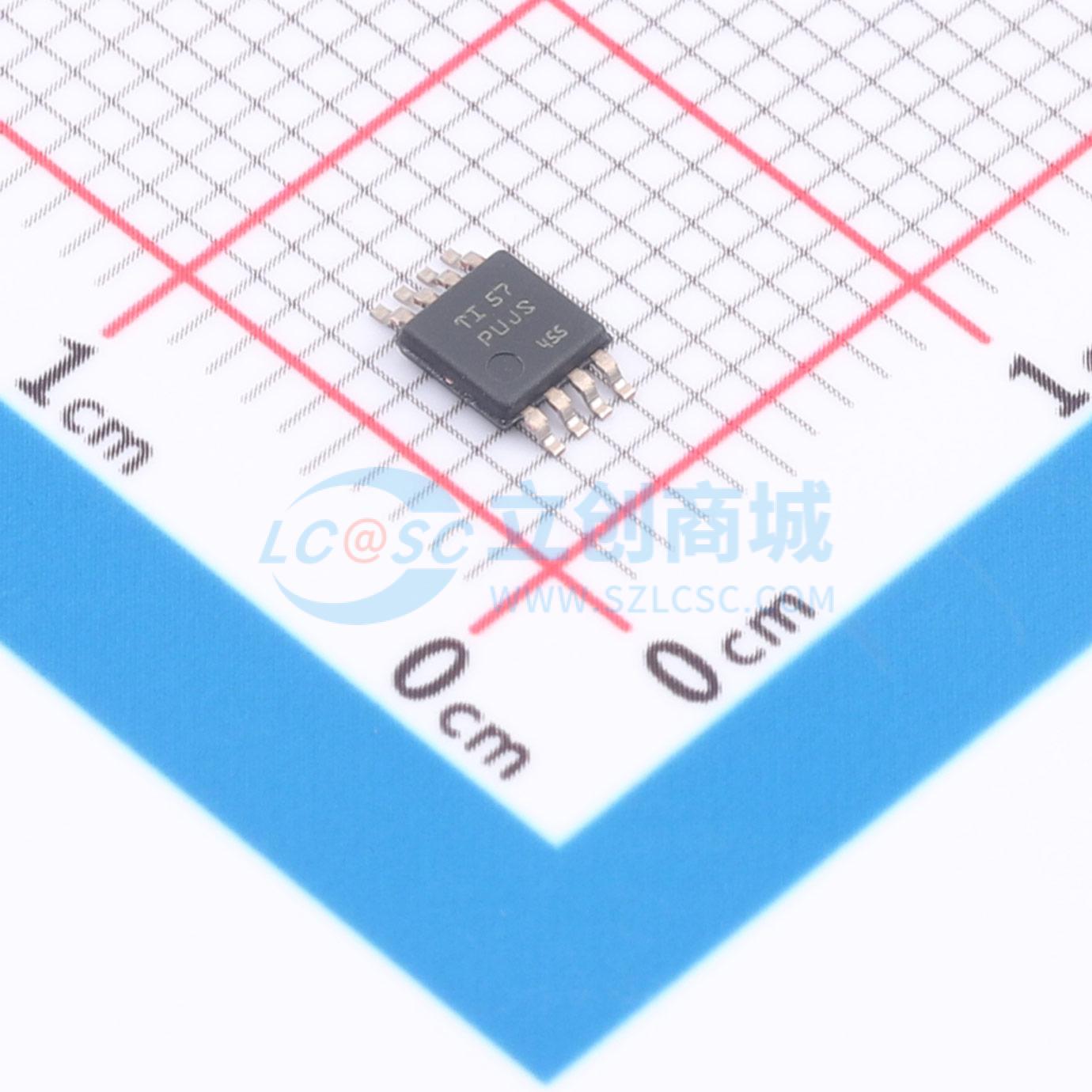

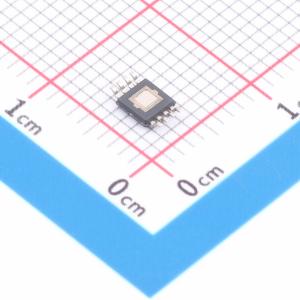

PTPS7E6701QDGNRQ1

TPS7E67-Q1 是一款低静态电流的低压差(LDO)线性电压稳压器，设计用于连接汽车应用中的电池，支持3V至40V的宽输入电压范围。可调配置输出范围为1.2V至38V，固定配置输出范围为1.8V至12V，可支持最高300mA的负载电流。空载时静态电流仅为2.8μA，该器件适用于为待机系统中的始终开启组件供电，例如微控制器(MCU)和控制器局域网(CAN)收发器。TPS7E67-Q1 在整个线路、负载和温度范围内支持±1.2%的严格DC精度。该器件对线路、负载瞬态响应快速，可从冷启动条件快速恢复，还可在压差操作中实现受控的空载静态电流。TPS7E67-Q1 配备带延迟和去毛刺功能的电源良好指示，用于监控输出电压，电源良好延迟可通过外部电容调整。该LDO内置过流、过热和过功率输出保护机制，保障器件可靠运行。TPS7E67-Q1 在输出电容范围为4.7μF至100μF时可保持稳定。TPS7E67-Q1 为固定和可调输出版本提供多种封装可选，包括2.0mm × 2.0mm 6引脚WSON（可润湿侧翼）(DRV-WF)、3.0mm × 4.9mm 8引脚HVSSOP (DGN)以及4.90mm × 6.00mm 8引脚HSOIC (DDA)封装。

• AEC-Q100认证适用于汽车应用
• 温度等级1:工作环境温度范围 -40℃ 至 +125℃，结温范围 -40℃ 至 +150℃
• 输入电压范围为3.0V至40V（最大值42V）
• 提供多种输出电压选项:固定输出1.8V至12V，可调输出1.2V至38V
• 输出电流最高可达300mA
• 在线路、负载和温度变化范围内精度为±1.2%
• 超低IQ:输出电流为0mA时典型值为2.8μA
• 使用4.7μF或更大的陶瓷电容即可保持稳定，等效串联电阻范围为0Ω至1Ω
• 电源良好指示带去毛刺滤波器和可编程延迟
• 300mA下压差典型值为950mV
• 高电源抑制比:1kHz下为70dB，100kHz下为45dB
• 具备过流、过功率和过热限制保护
• 提供多种封装可选

• 汽车主机
• 混合动力、电动动力总成系统
• 前大灯
• 远程信息处理控制单元
• 车身控制模块(BCM)
