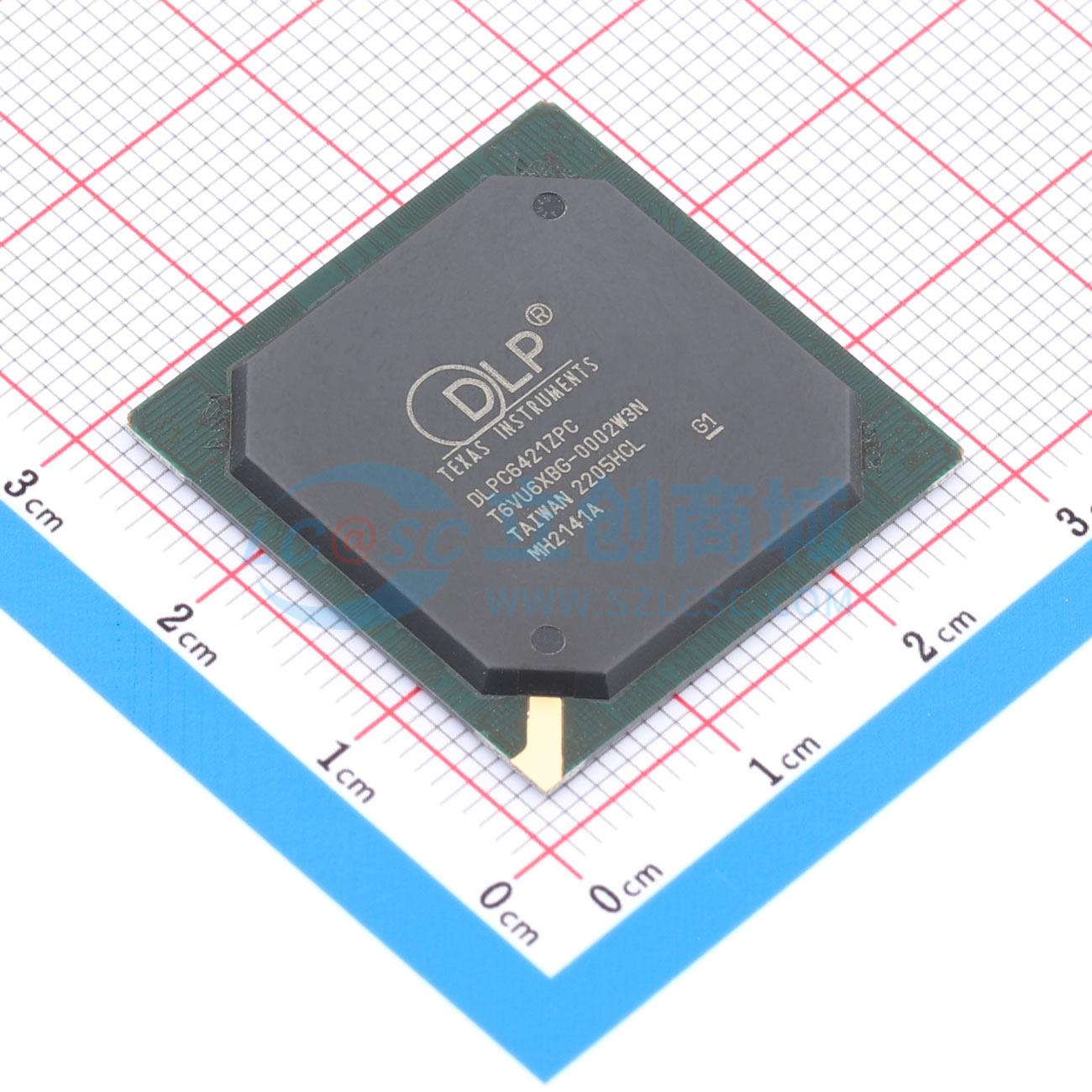

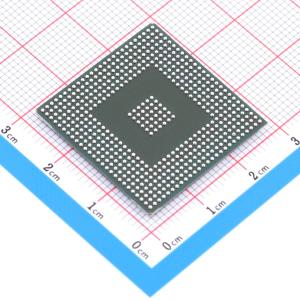

DLPC6422ZPC

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DLPC6422ZPC
商品编号: C52955638
商品封装: PBGA-516(27x27)
包装方式: 托盘
商品毛重: 17.7克(g)

商品参数

商品概述

DLPC6422 是用于 DLP® 成像芯片组的数字光控制器。该芯片组包含 DLPC6422 光控制器、DLP 数字微镜器件 (DMD) DLP78TUV、DLPA100 电源管理器件和 DLPA300 DMD 微镜驱动器。该系统非常适合 DLP 3D 打印和其他需要高速、高分辨率、UV 波长、高光通量和稳健系统的成像应用。为了确保可靠运行，必须始终将 DLPC6422 光控制器与 DLP DMD DLP78TUV 和相应的 DLP 电源管理器件配合使用。

商品特性

用于 DLP78TUV（0.78 英寸 830 万像素）DMD 的数字控制器
最高支持 4K、60Hz 的双控制器
最高支持 1080p、120Hz 的单控制器
提供一个 30 位或两个 60 位输入像素接口
支持 YUV、YCrCb、RGB 数据格式
每种颜色支持 8、9 或 10 位
单控制器双 30 位模式下像素时钟高达 320MHz
双控制器双 30 位模式下像素时钟高达 600MHz
高速低电压差分信号 (LVDS) DMD 接口
集成 150MHz ARM946™ 微处理器
包含可编程脉宽调制 (PWM) 和捕捉计时器等微处理器外设
提供三个 I2C 端口、三个 UART 端口和三个 SSP 端口
提供一个 USB 1.1 次级端口
支持多种图像处理算法
支持帧速率转换
支持色彩坐标调整
支持可编程颜色空间转换
支持可编程 degamma 和启动界面
集成时钟生成电路
可通过单个 20MHz 晶体提供时钟
集成扩频时钟
支持用于微处理器和 PWM 序列的并行闪存
采用 516 引脚塑料 Ball Grid Array (BGA) 封装
支持 LED 和激光混合照明

应用领域

3D 打印机
激光打标
激光制造
数字成像和曝光

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM其他系列
	CPU最大主频	150MHz
	CPU位数	32 Bit

	属性	参数值
	程序存储器类型	外接
	振荡器类型	外置
	工作温度	0℃~+70℃
