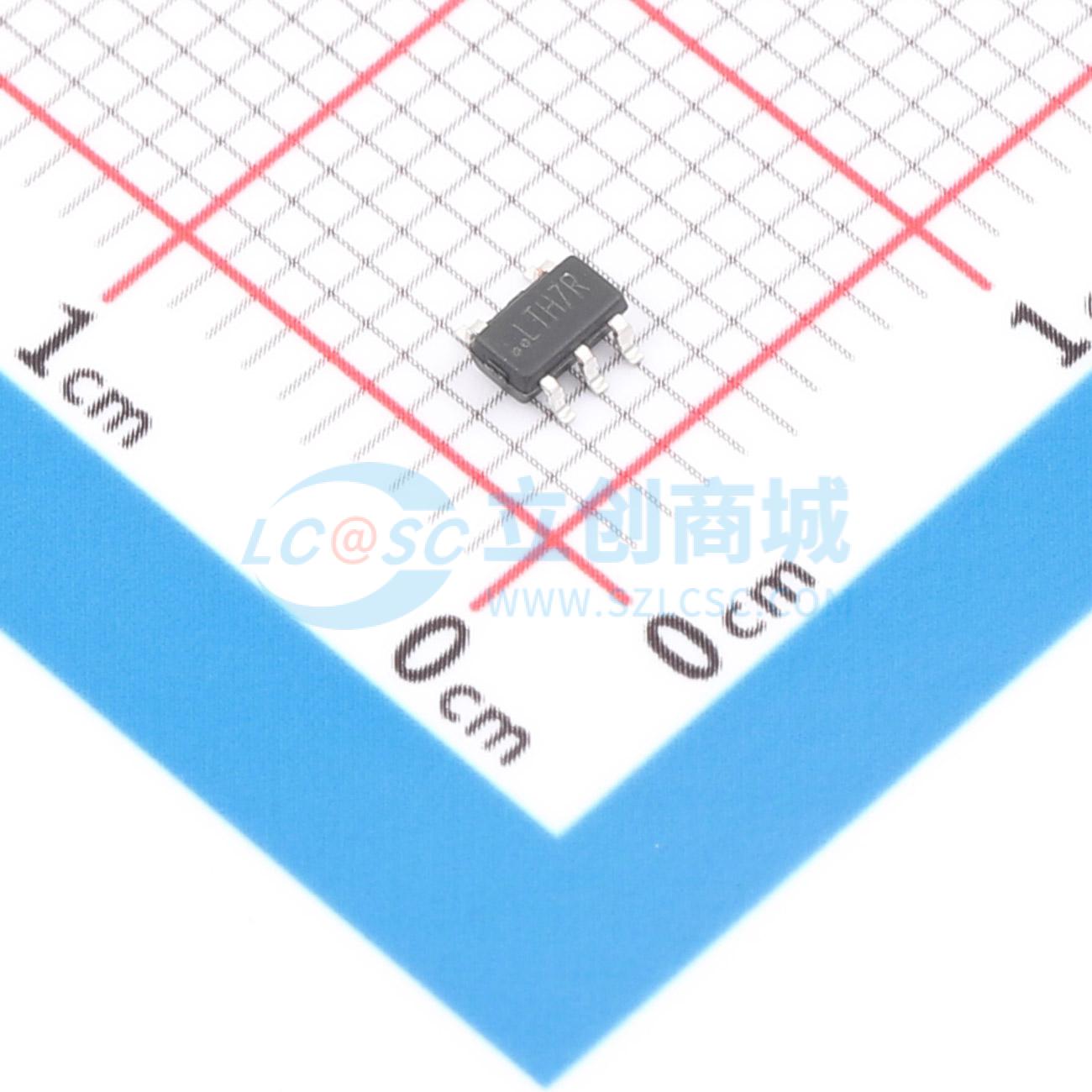

温馨提醒：图片仅供参考，商品以实物为准
HX4054A.
电池管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX4054A是恒流/恒压座充充电管理芯片，主要应用于单节锂电池充电。应用电路无需外接检测电阻，其内部为 MOSFET 结构，因此也无需外接反向二极管，HX4054A在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。它的充电电压固定在 4.2V，充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的 1/10 时，HX4054A自动终止充电过程。当输入电压移开之后，HX4054A自动进入低电流模式，从电池吸取少于5uA 的电流。当HX4054A进入待机模式时，供电电流仅为 70uA，HX4054A还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电状态及电池充饱状态。
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX4054A.
- 商品编号
- C52952905
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.065278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | - | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 70uA | |
| 均衡电流 | - | |
| 接口类型 | - |
商品概述
恒流/恒压座充充电管理芯片，主要应用于单节锂电池充电。应用电路无需外接检测电阻，其内部为 MOSFET 结构，因此也无需外接反向二极管。在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。充电电压固定在 4.2V，充电电流可以通过外置一个电阻器进行调节。当达到浮充电压并且充电电流下降到设定电路的 1/10 时，自动终止充电过程。当输入电压移开之后，自动进入低电流模式，从电池吸取少于 5uA 的电流。当进入待机模式时，供电电流仅为 70uA。还可以监控充电电流，具有电压检测、自动循环充电的特性，并且有一个指示管脚指示充电状态及电池充饱状态。
商品特性
- 可达 500mA 的可编程充电电流
- 无需外接 MOSFET、检测电阻、反向二极管
- 恒流/恒压模式工作
- 具有热保护功能
- 可通过 USB 端口为锂电池充电
- 具有 1% 精度的预设充电电压
- 待机模式下供电电流为 70uA
- 2.9V 涓流充电电压
- 软启动限制了浪涌电流
- 采用 SOT23-5 封装
应用领域
- 手机
- 掌上电脑
- MP3 播放器
- 蓝牙耳机
