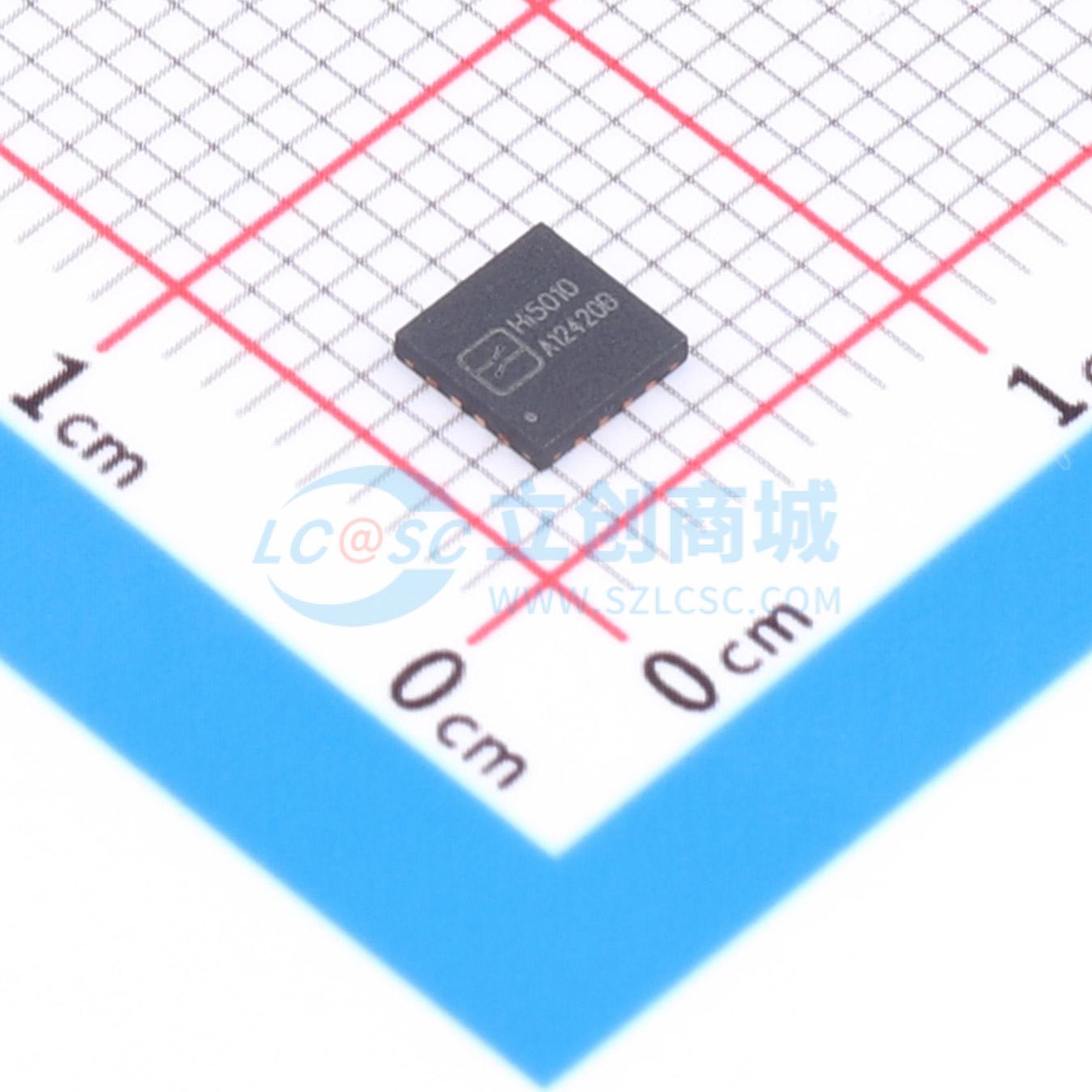

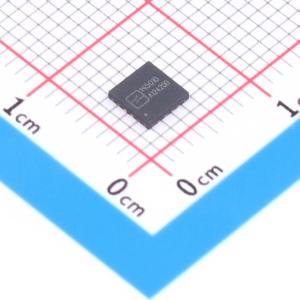

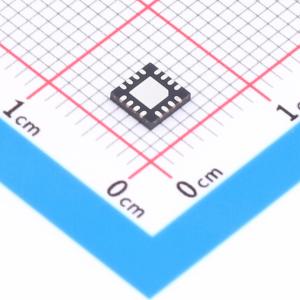

温馨提醒：图片仅供参考，商品以实物为准

Hi5010Q

高精度无频闪调光降压、升压、升降压LED恒流驱动器，支持多种调光方式，具备多种保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 降压、升压、升降压三拓扑应用，混合调光实现10000:1调光无频闪，输出电流检测功能可选
品牌名称: Hichips(智芯)
商品型号: Hi5010Q
商品编号: C52952899
商品封装: QFN-16(4x4)
包装方式: 编带
商品毛重: 0.082794克(g)

商品参数

商品概述

Hi5010Q是一款外围电路简洁的宽调光比无频闪调光LED恒流驱动器，支持降压、升压以及升降压拓扑的应用，适用于6.5V~75V输入电压范围的LED恒流照明领域，调光深度深，低辉负载调整率和一致性好。该芯片采用专利算法，可以实现高精度的恒流效果，输出电流恒流精度≤±3%，负载调整率<±0.5%，可以轻松满足宽输入输出电压的应用需求，全程调光无频闪。芯片支持PWM转模拟调光，支持PWM调光，当需要更深调光比时，PWM转模拟调光和PWM调光配合使用，可以达到10000:1调光比；此外芯片LD脚支持0.2V~2.5V的模拟调光，LD端口接电容到地，可以设置软启动时间。DIM、PWM、LD、UVLO管脚内置上拉，VFB管脚内置下拉，不使用时可以悬空。芯片的输出电流通过ISENSEN对ISENSEP端口的检流电阻来设定，支持降压共阳接法。支持过温降电流、过流保护、输入欠压保护和输出过压保护。

商品特性

支持降压、升压、升降压拓扑
支持100:1的PWM转模拟调光比
支持10000:1双路混合调光
支持10:1模拟调光
工作电压范围6.5V~75V
固定工作频率130KHz
支持软启动
支持欠压保护
支持输出过压保护
转换效率>95%
负载调整率<±0.5%
低待机功耗
真正无频闪调光
支持最大输出电流设置
支持调光频率超过32K
支持PWM转模拟/模拟调光/PWM调光
内置80V LDO供电
恒流精度≤3%
支持过温降电流
封装：QFN16 4×4

应用领域

0~10V调光
DALI调光
智能照明
户外照明
医疗照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6.5V~75V
	开关频率	130kHz
	通道数	1
	输出电压	-
	输出电流	10A

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	降压-升压
	工作温度	-40℃~+130℃
	开关管(内置/外置)	外置
	恒流精度	3%
