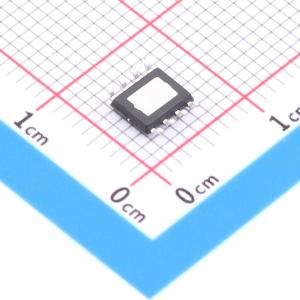

Hi9103B

宽输入电压降压BUCK恒压恒流驱动器，具备高效率、低功耗等优点，支持软启动和线损补偿

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 浮地架构，带线补功能，支持反激拓扑设计
品牌名称: Hichips(智芯)
商品型号: Hi9103B
商品编号: C52952898
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.121449克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；线缆补偿；内置LDO稳压器；逐波限流；过流保护；可调限流

商品概述

Hi9103B是一款外围电路简洁的宽输入电压降压BUCK恒压恒流驱动器，适用于8~150V输入电压范围的DCDC降压应用。该芯片采用专利算法，实现高精度的降压恒压恒流。输出电压通过FB管脚设置，输出电流通过CS电阻设置，外围简洁，具备高效率、低功耗、低纹波以及优异的线性调整率和负载调整率等优点。支持输出线损补偿，使充电器方案开发更灵活方便。芯片采用固定频率PWM峰值电流模式，工作频率为150KHz，轻载时降频以提高轻载效率。芯片支持软启动、输出短路保护、逐周期限流保护和过温保护，以提升系统可靠性。

商品特性

宽输入电压范围8~150V
输出电压5V到30V可设置
支持软启动
逐周期限流保护
转换效率96%
恒压恒流输出
支持可设置线损补偿
低待机功耗
内置40V LDO供电
恒压精度≤±3%
过流点精度≤±5%
过温保护
输出短路保护
封装：ESOP8

应用领域

电动车
电瓶车
扭扭车
车充
卡车车充
MCU模块供电
锂电充放
POE

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~150V
	输出电压	5V~30V
	输出电流	1.5A
	开关频率	150kHz
	工作温度	-40℃~+125℃
