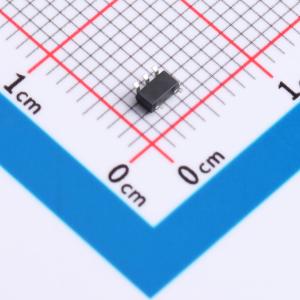

温馨提醒：图片仅供参考，商品以实物为准
TS321ILT-TP
低功耗单运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS321ILT-TP
- 商品编号
- C52817328
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | 1.5V~16V；-16V~-1.5V | |
| 功能特性 | - |
商品概述
TS321为低功耗系统带来了性能与经济的平衡。它具备高单位增益频率和保证的0.4V/μs压摆率，静态电流仅为100μA(5V)。输入共模范围包含地，因此该器件能够在单电源应用以及双电源应用中工作。它还能够轻松驱动大容性负载。总体而言，TS321是一款低功耗、宽电源范围的高性能运算放大器，能够以经济的价格设计到广泛的应用中，且不占用宝贵的电路板空间。
商品特性
- 通用型，低成本
- 增益带宽积：1MHz
- 低电源电流：100μA
- 失调电压：5.0mV
- 低输入偏置电流：45nA
- 低输入失调电流：3nA
- 宽电源电压范围：3V ~ 32V
- 双电源范围：±1.5V ~ ±16V
- 工作温度：-40℃ ~ +85℃
- 封装类型：SOT23-5
应用领域
- 充电器
- 台式机
- 有源滤波器
- 医疗设备
- 电池与电源控制
