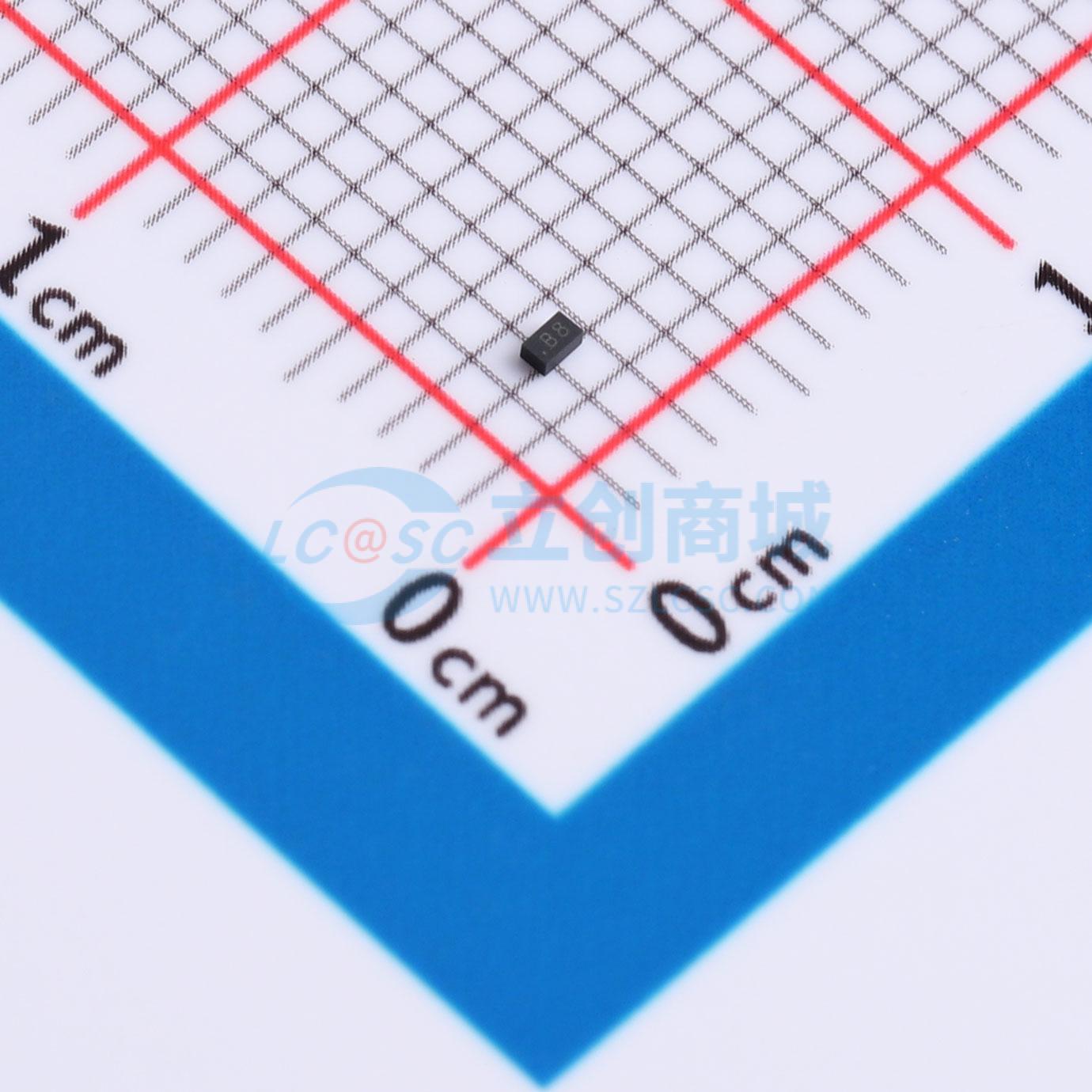

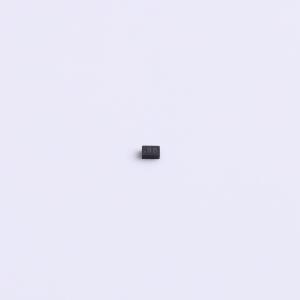

温馨提醒：图片仅供参考，商品以实物为准
TPTVS4V5D1BLYL
单线路双向瞬态电压抑制二极管，低工作电压、超低电容和漏电流、低钳位电压，2引脚无铅封装，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPTVS4V5D1BLYL
- 商品编号
- C52817002
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 4.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品特性
- 低工作电压：±4.5V
- 超低电容：典型值60pF
- 超低泄漏：纳安级
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：±30kV；接触放电：±30kV
- IEC 61000-4-5（雷击）30A（8 / 20μs）
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
