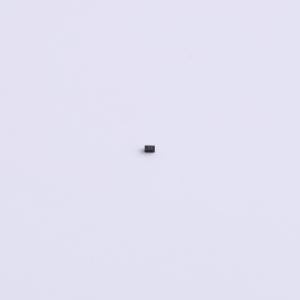

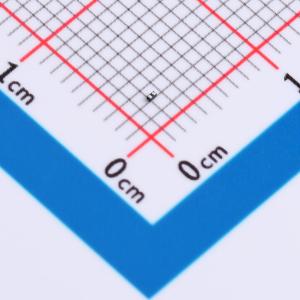

UCLAMP0541Z
单线路双向TVS二极管，低工作电压、超低电容和漏电流、低钳位电压，2引脚无铅封装，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- UCLAMP0541Z
- 商品编号
- C52817330
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.0055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压(VBR) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | - | |
| Cj-结电容 | 3pF |
商品特性
- 低工作电压：±5V
- 超低电容：典型值3pF
- 超低泄漏：纳安级
- 低工作电压
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±15kV
- 接触放电：±8kV
- IEC61000-4-5（雷击）2A（8/20μs）
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
-手机及配件-个人数字助理-笔记本电脑和手持设备-便携式仪器-数码相机-外设
