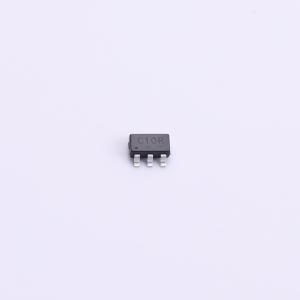

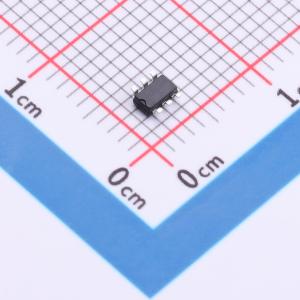

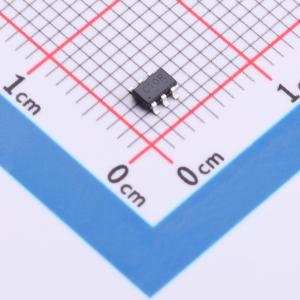

SN74LVC1G10DBVR
单路三输入正与非门，支持5V电源操作，低功耗，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G10DBVR
- 商品编号
- C52817170
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0357克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 18ns@1.8V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G10DBVR 在正逻辑中执行布尔函数 Y = A · B · C 或 Y = A（上划线）+ B（上划线）+ C（上划线）。该器件完全指定用于使用 Ioff 的部分断电应用。Ioff 电路会禁用输出，防止器件断电时产生损坏性的电流回流。
商品特性
- 支持 5V VCC 工作
- 输入可接受电压至 5.5V
- 在 3.3V 下最大传输延迟为 3.8ns
- 低功耗，ICC=10μA（最大值）
- 在 3.3V 下提供 ±24mA 输出驱动能力
- ESD 保护超过 JESD 22 标准
应用领域
- 音频底座
- 蓝光播放器和家庭影院
- 个人数字助理
- 电源
