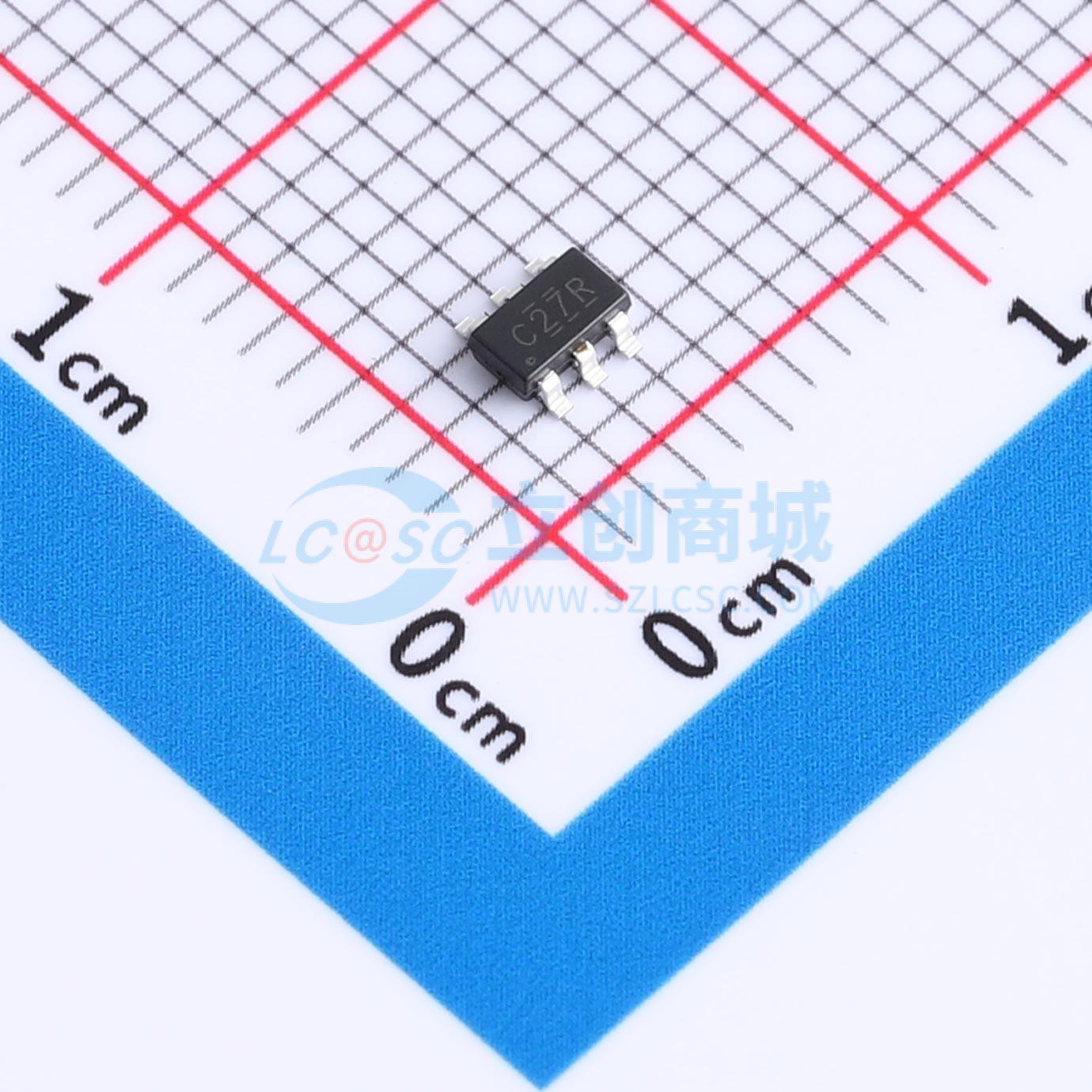

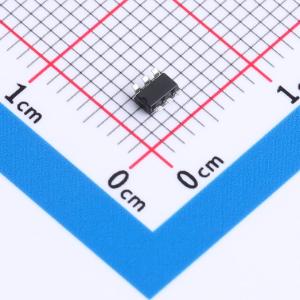

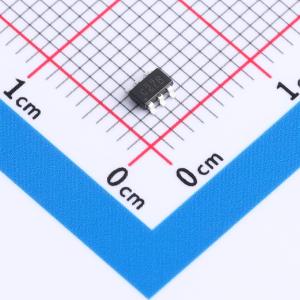

TP74LVC1G27S6
单路三输入正或非门，低功耗，支持向下转换至电源电压，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74LVC1G27S6
- 商品编号
- C52817181
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74LVC1G27器件执行布尔函数Y = A+B+C（上划线）或Y = A（上划线）·B（上划线）·C（上划线）的正逻辑功能。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会禁用输出，防止器件断电时产生破坏性的电流回流。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 输入可接受高达5.5V的电压
- 支持向Vcc的向下电平转换
- 低功耗，最大ICC为10μA
- 在3.3V电压下提供±24mA输出驱动能力
- ESD保护超过JESD 22标准，包括2000V人体模型、200V机器模型和1000V充电器件模型
应用领域
- 音频底座
- 蓝光播放器和家庭影院
- 个人数字助理
- 电信/服务器AC/DC电源
