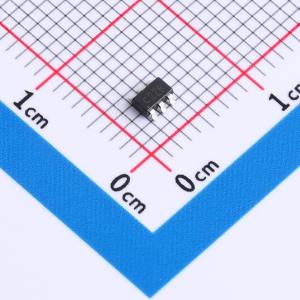

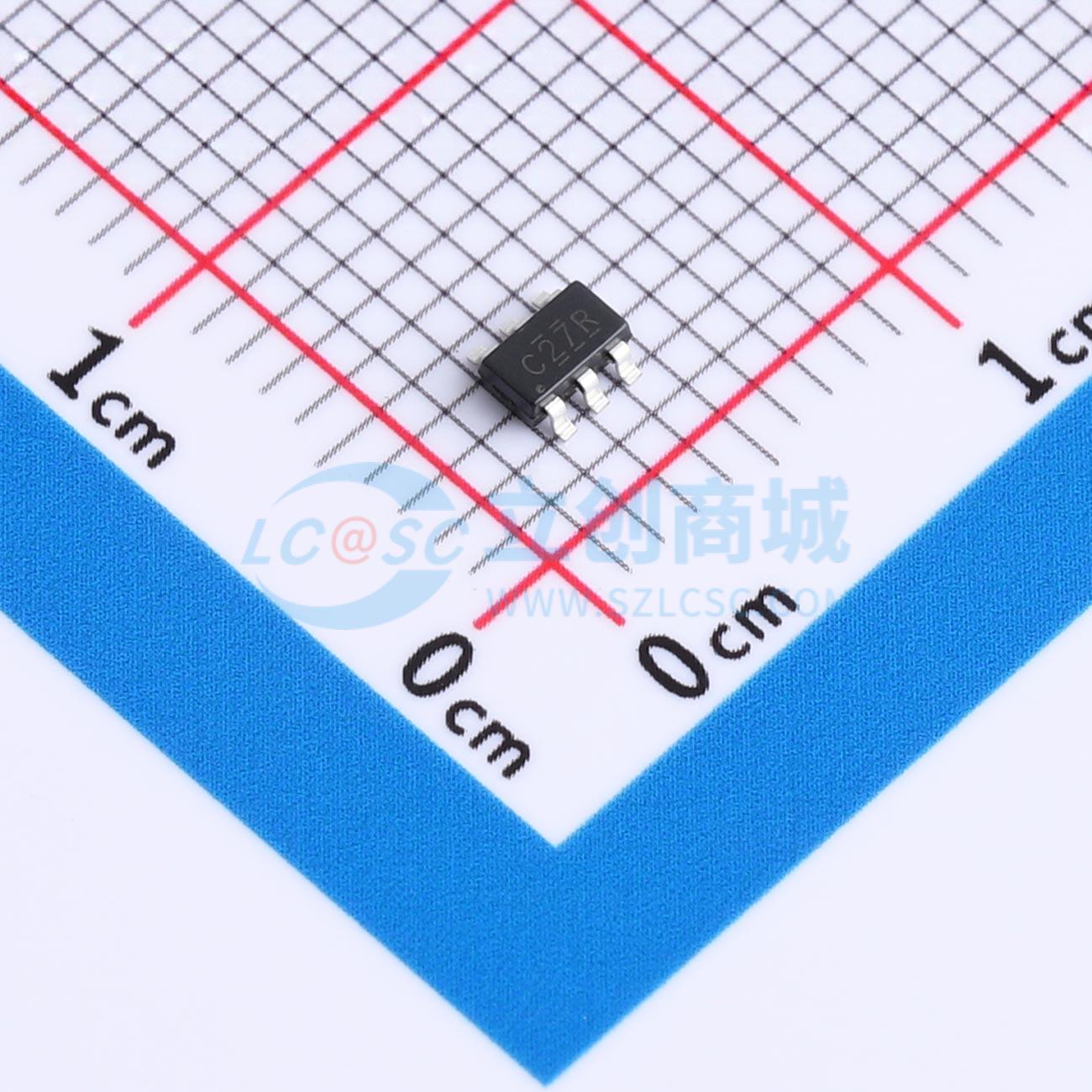

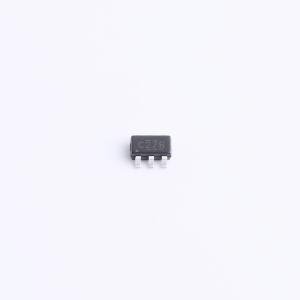

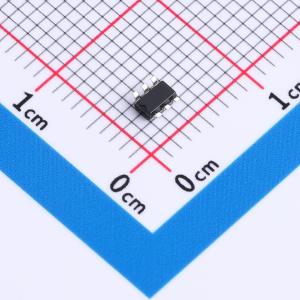

SN74LVC1G27DBVR
单路3输入正或非门，支持向下转换至Vcc，低功耗，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G27DBVR
- 商品编号
- C52817171
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0358克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G27DBVR器件执行布尔函数Y = A + B + C或Y = A（上划线）· B（上划线）· C（上划线）的正逻辑功能。该器件针对使用I_OFF的部分断电应用进行了全面规定。I_OFF电路会在器件断电时禁用输出，防止有害电流回流通过器件。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 输入可接受高达5.5V的电压，支持向下转换至Vcc
- 低功耗，ICC最大值为10μA
- 在3.3V电压下提供±24mA输出驱动能力
- ESD保护超过JESD 22标准：人体放电模型2000V（A114-A）、机器模型200V（A115-A）、带电器件模型1000V（C101）
应用领域
- AV接收机
- 音频底座
- 蓝光播放器与家庭影院系统
- 嵌入式PC
- 个人数字助理
- 电源（电信/服务器AC/DC电源：单控制器：模拟与数字）
