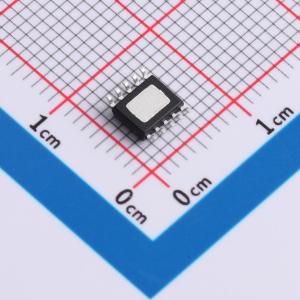

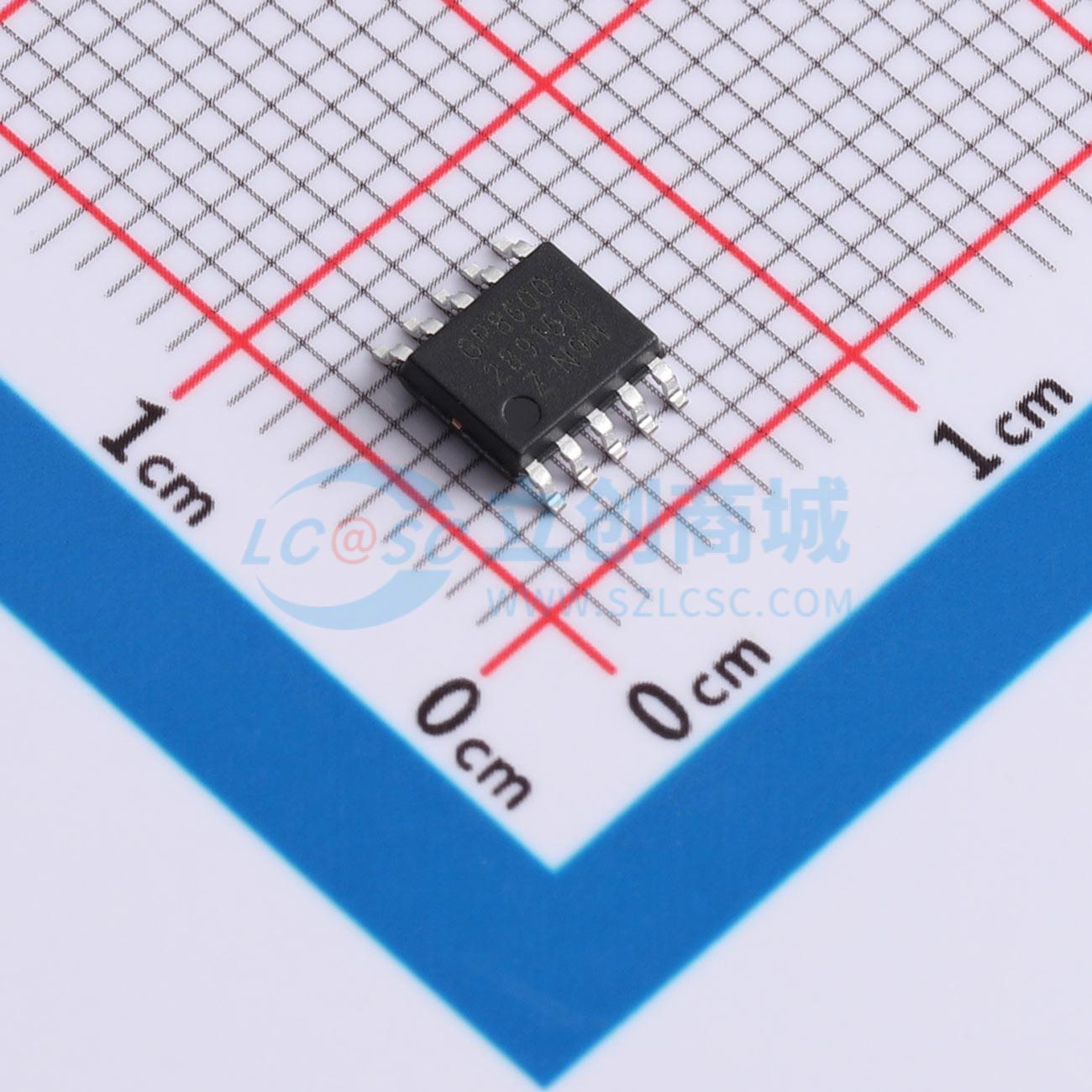

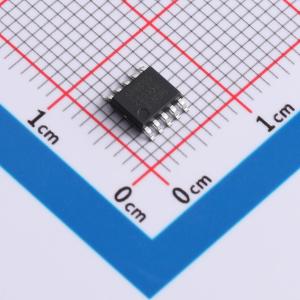

GP8600B-EW

具备I2C和PWM双端口输入的数模转换器，支持三线制电流和多范围电压输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GP8600B是一个数模转换器，数字接口为I2C端口，输出为多合一接口，三线制0/4-20mA，三线制电压0-5V/0-10V/0-6V/0-12V。
品牌名称: Guestgood(客益)
商品型号: GP8600B-EW
商品编号: C52766681
商品封装: ESOP-10
包装方式: 编带
商品毛重: 0.113696克(g)

商品参数

商品概述

该器件具备I²C和PWM双数字输入接口，输出为多功能合一接口，支持三线制0/4-20mA电流输出，以及0-5V、0-10V、0-6V、0-12V电压输出。在PWM输入模式下，支持0-6V、0-12V、0-20mA（由Rset电阻决定）和4-20mA（截取使用）输出。初始输出模拟量误差小于0.2%，输出电压/电流线性度误差小于0.05%。主要面向对成本敏感的传感器、仪器仪表和工业控制用户开发，单端口可输出多种电压或电流，满足用户的多样化需求。

商品特性

16位分辨率和单调性
I²C输入信号范围：0x0000-0xFFFF
I²C时钟频率：400kHz
PWM输入信号范围：0%至100%（默认PWM功能输入，可通过I²C指令关闭PWM功能并切换为I²C输入）
PWM接收频率：50Hz至5kHz
电压/电流输出可共用一个端口
电流版本支持三线制：0-20mA（量程由Rset电阻设置），4-20mA（截取使用）
电压输出：0-5V/0-10V，以及1.2倍超量程输出0-6V/0-12V
PWM输入时支持0-6V、0-12V、0-20mA（由Rset决定）、4-20mA（截取使用）四种输出
内部LDO输出：4.8V（为内部基准电压，对外使用建议采用扩流方式）
输入I²C信号高电平范围：2.7V至5.5V
输入PWM、MSEL、RSEL信号高电平范围：2.7V至5.5V
输出误差：±0.2%满量程
内部基准温度系数：20ppm/°C（典型值）
内置过温保护和过流保护
输出电压/电流线性度误差：0.05%（典型值，两点校正后）
电源电压范围：8V至28V（0-5V/0-6V输出最小供电电压8V，0-10V输出最小供电电压11V，推荐12V供电；0-12V输出建议15V供电）
GP8600A为PWM/I²C双接口输入，仅A1可用作地址位；GP8600B为I²C输入，A0/A1/A2均可用作地址位
输出20mA条件下的阻性负载能力：250Ω@8V，450Ω@12V，750Ω@18V，1050Ω@24V
封装：ESOP10（建议增大散热面积，高温高电压使用时注意散热）
功耗：小于2mA
启动时间：小于1ms
工作温度范围：-40°C至85°C

应用领域

0/4-20mA变送器
可编程逻辑控制器
传感器
工业控制
变频器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率(位)	16
	通道数	1
	工作电压	8V~28V
	接口类型	I2C
	芯片类型	-
	工作温度	-40℃~+85℃

	属性	参数值
	采样率	5kHz
	静态电流(Iq)	1.5mA
	积分非线性	-
	功能特性	内置基准源
	ADC架构	-
	微分非线性	-
