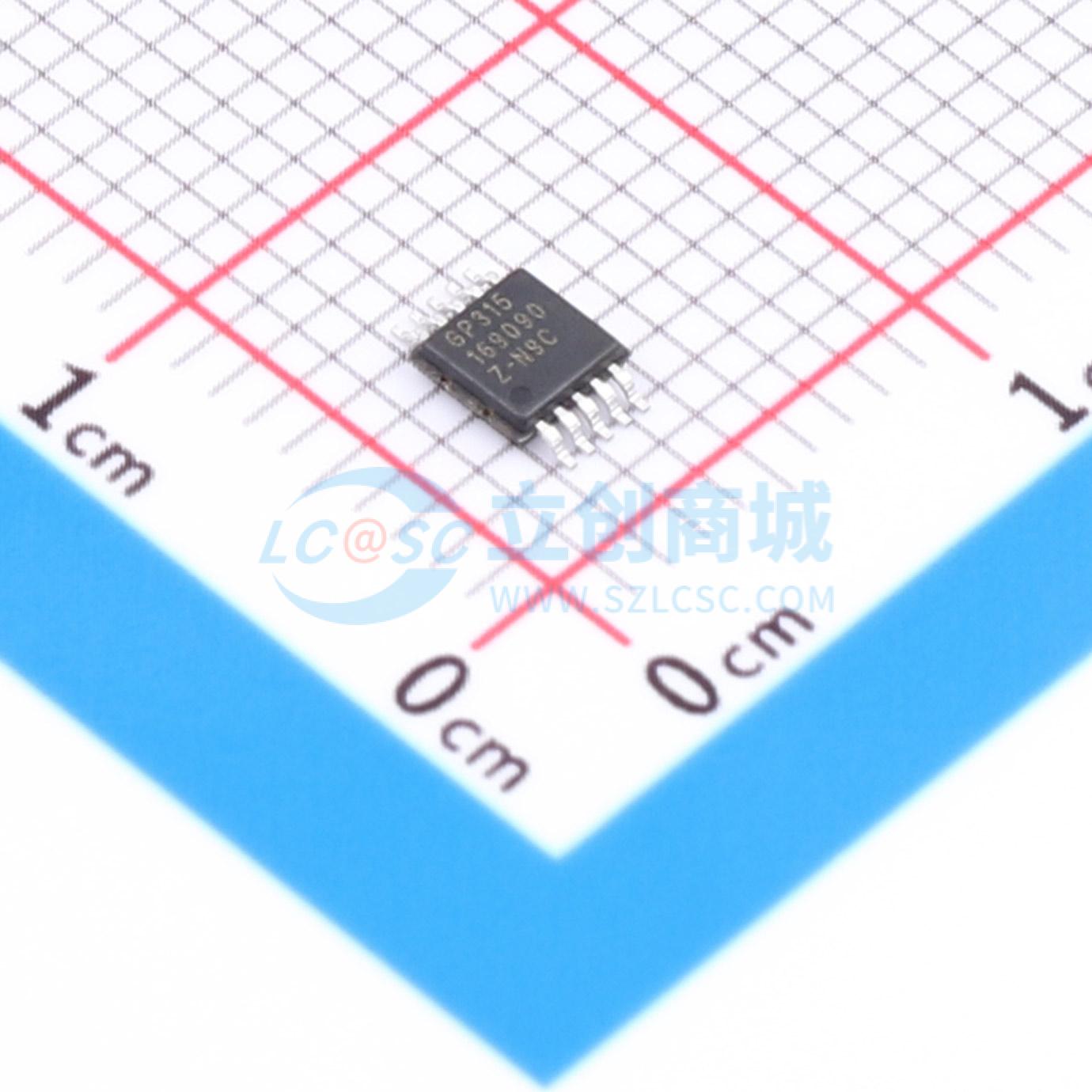

GP315-MH
PWM转模拟电流转换器，支持两线制4-20mA输出，内置过温过流保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GP315是一个数模转换器，数字接口为PWM端口，输出两线制500uA-25mA，初始输出模拟量误差小于0.1%，输出电流线性度误差小于0.03%（两点校准）
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP315-MH
- 商品编号
- C52766684
- 商品封装
- EMSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.144025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | - | |
| 通道数 | 1 | |
| 工作电压 | 8V~36V | |
| 接口类型 | - | |
| 芯片类型 | PWM-模拟转换器 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 50kHz | |
| 静态电流(Iq) | 550uA | |
| 积分非线性 | - | |
| 功能特性 | 内置基准源 | |
| ADC架构 | - | |
| 微分非线性 | - |
商品概述
GP315/316是一款数模转换器，其数字接口为PWM端口，输出两线制500μA至25mA电流，初始输出模拟量误差小于0.1%，输出电流线性度误差小于0.03%（两点校准）。该产品主要针对有性能要求的传感器、仪器仪表和工业控制用户开发，旨在满足多样化的输出需求。
商品特性
- 将PWM信号输入线性转换为550μA至25mA的模拟电流输出
- 输入PWM信号范围：2.2%至100%
- 输入PWM信号频率范围：50Hz至50kHz
- 输入PWM信号高电平：2.7V至5.5V
- 两线制环路电流输出：550μA至25mA
- 内部基准输出：2.5V（GP315）或4.096V（GP316）（温度系数：20ppm典型值）
- 内部LDO输出：5V（最大带载能力10mA）
- 输出误差：±0.1%满量程
- 内置过温保护和过流保护
- 输出电流线性度误差：0.03%（4mA和20mA两点校正）
- 电源电压：8V至36V
- 封装：EMSOP10
- 功耗：550μA典型值
- 启动时间：<1ms
- 工作温度：-40°C至125°C
应用领域
- 两线制4-20mA变送器
- 可编程逻辑控制器
- 传感器
- 工业控制
