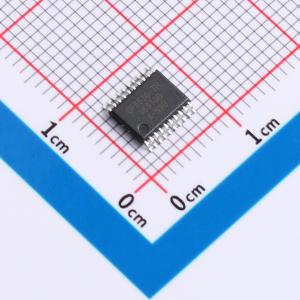

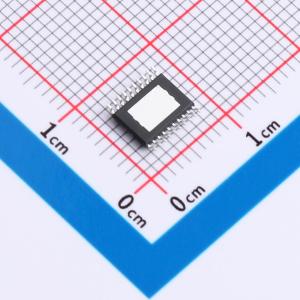

温馨提醒：图片仅供参考，商品以实物为准

GP8630B-TH

具备I2C和PWM双端口的数模转换器，多合一接口输出，支持超量程，适用于传感器、仪器仪表和工控用户

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GP8630是一个数模转换器，数字接口为I2C和PWM双端口，输出为多合一接口，三线制0/4-20mA，三线制电压0-5V/0-10V/±10V，并且支持1.2倍超量程输出，0-24mA/0-12V/±12V
品牌名称: Guestgood(客益)
商品型号: GP8630B-TH
商品编号: C52766682
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.666667克(g)

商品参数

商品概述

GP8630是一款数模转换器，具备I2C和PWM双数字接口，输出为多合一接口，支持三线制0/4-20mA电流输出、三线制0-10V电压输出，并支持1.2倍超量程输出，范围可达0-24mA/0-12V。初始输出模拟量误差小于0.1%，输出电压线性度误差典型值为0.2%，输出电流线性度误差典型值为0.2%。该器件采用单端口输出设计，可同时满足电压和电流输出需求。

商品特性

16位分辨率，具备单调性
I2C输入信号范围：0x0000-0xFFFF
I2C时钟频率：400KHz；高电平范围：2.7V~5.5V
PWM输入信号范围：0%~100%；电平范围：2.7V~5.5V
PWM接收频率范围：50Hz~50KHz
电压与电流输出可共用一个端口，通过指令或端口切换
电流版本支持三线制：0-20mA（量程由RSET设置）、4-20mA
I2C控制电压输出：0-10V（支持1.2倍量程输出）
PWM模式下输出：0-12V/0-24mA（最大电流由RSET设置）
内部基准输出：4.096V（精度5%，内部使用）
内部LDO输出：5.2V（最大带载能力10mA）
输出误差：±0.2%满量程FSR
内置过温保护及电流开路报警功能
输出电压线性度：0.1% 典型值
输出电流线性度：0.1% 典型值
电源电压范围：8V~36V
封装类型：HTSSOP20/QFN4×4-24P
ESD防护等级：> 2KV
功耗：<2mA
启动时间：<1ms
工作温度范围：-40°C ~ 105°C

应用领域

0/4-20mA变送器
PLC
传感器
工业控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率(位)	16
	通道数	1
	工作电压	8V~36V
	接口类型	I2C
	芯片类型	PWM-模拟转换器
	工作温度	-40℃~+105℃

	属性	参数值
	采样率	50kHz
	静态电流(Iq)	1.5mA
	积分非线性	-
	功能特性	内置基准源
	ADC架构	-
	微分非线性	-
