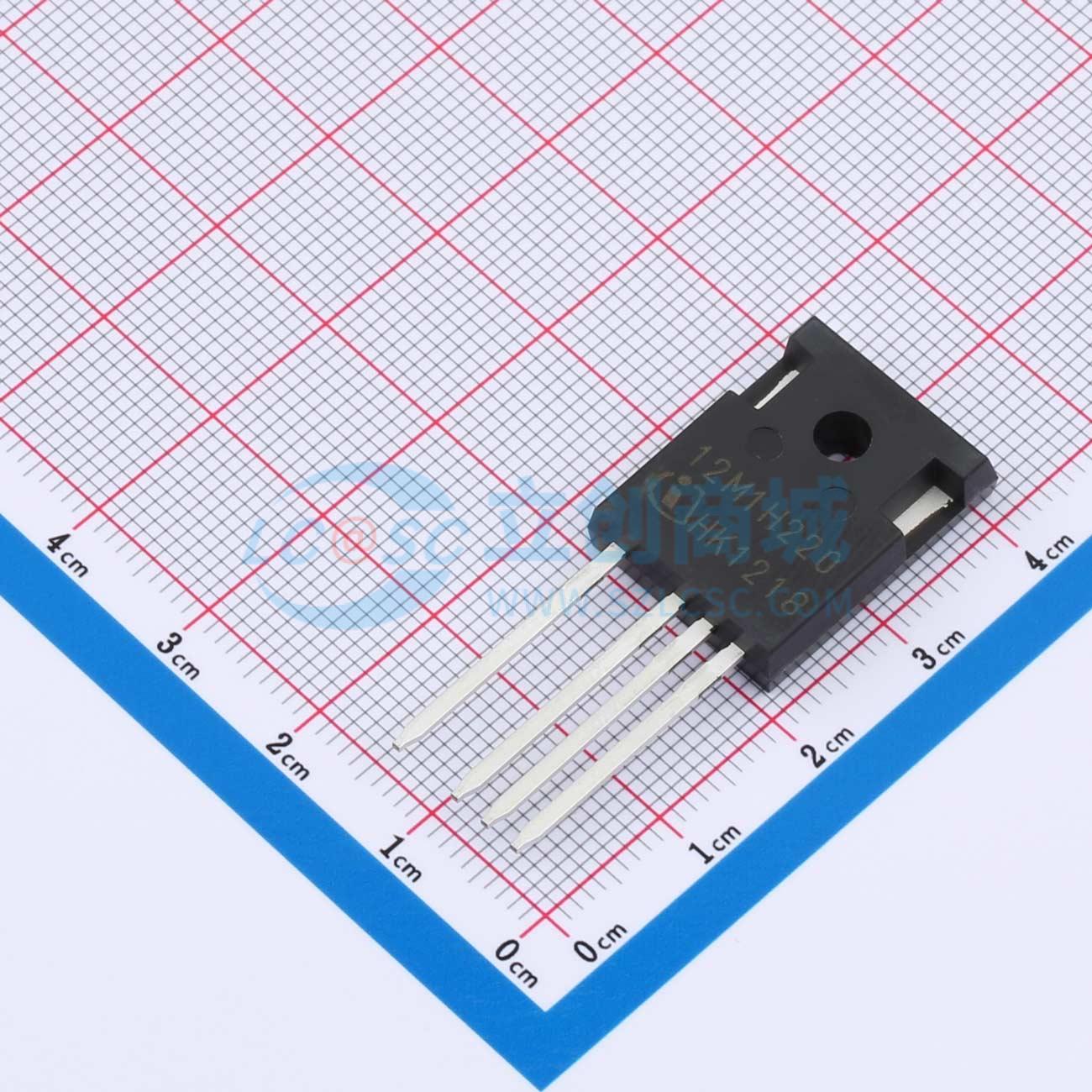

温馨提醒：图片仅供参考，商品以实物为准
IMZ120R220M1H
IMZ120R220M1H
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的开关损耗。 无阈值导通状态特性。 基准栅极阈值电压，VGS(th) = 4.5V。 0V关断栅极电压，易于实现栅极驱动。 完全可控的dV/dt。 用于硬换相的坚固体二极管。应用：能源发电。 -太阳能串逆变器和太阳能优化器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMZ120R220M1H
- 商品编号
- C536295
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 8.354克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 13A | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 5.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.5nC | |
| 输入电容(Ciss) | 289pF | |
| 反向传输电容(Crss) | 2pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 16pF | |
| 导通电阻(RDS(on)) | 220mΩ@18V |
商品特性
- 非常低的开关损耗
- 无阈值导通状态特性
- 基准栅极阈值电压，VGS(th) = 4.5V
- 0V关断栅极电压，便于简单的栅极驱动
- 完全可控的dV/dt
- 用于硬换向的稳健体二极管
- 与温度无关的关断开关损耗
- 用于优化开关性能的检测引脚
应用领域
- 能源发电
- 太阳能串逆变器和太阳能优化器
- 工业电源
- 工业UPS
- 工业SMPS
- 基础设施 - 充电
- 充电器
