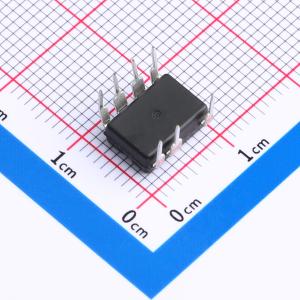

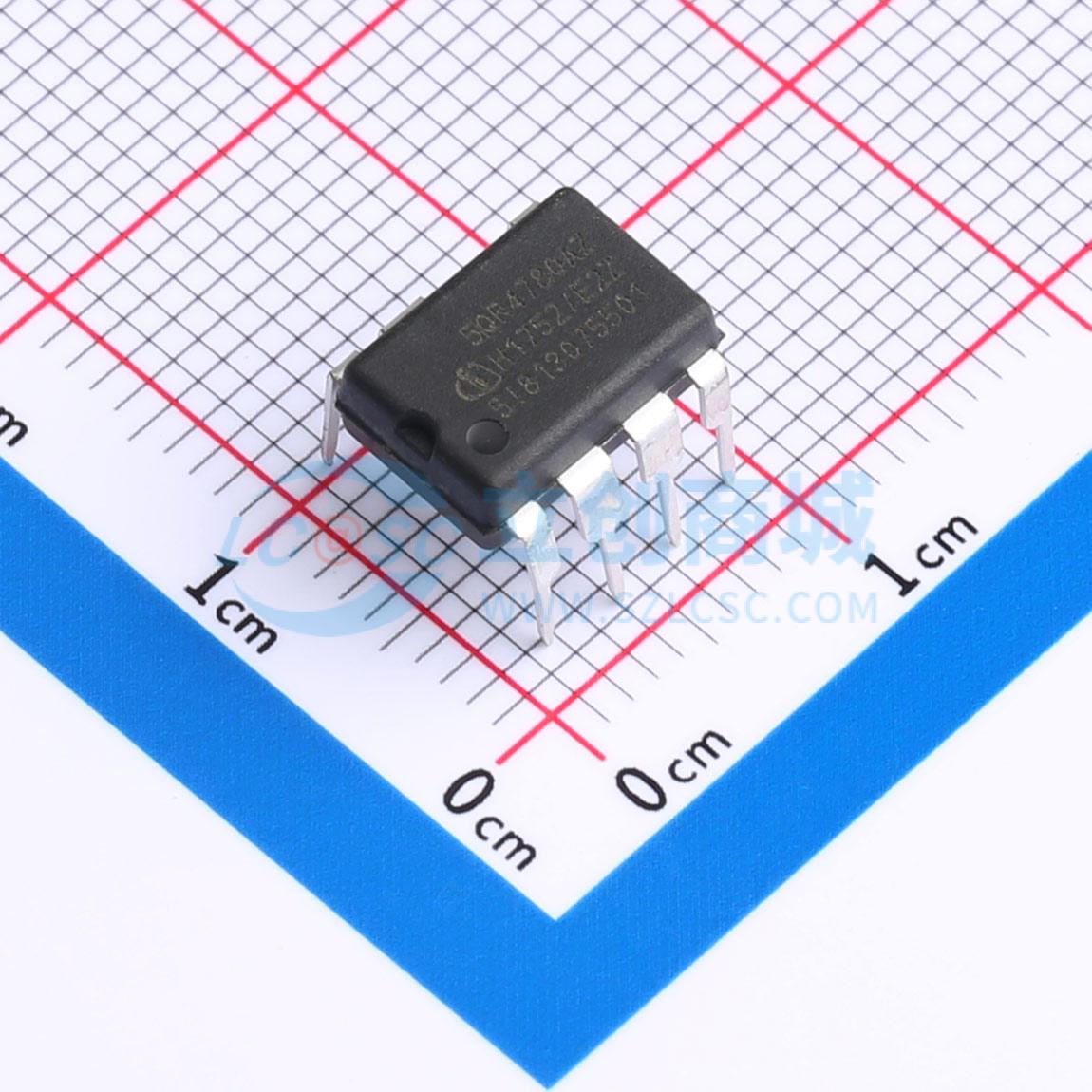

ICE5QR4780AZ
准谐振700 V/800V CoolSET功率集成模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 准谐振CoolSET™（ICE5QRxxxxAx）是第五代准谐振集成电源IC，针对共源共栅配置的离线式开关电源进行了优化。它采用单封装，包含两颗独立芯片，一颗是控制芯片，另一颗是高压MOSFET芯片。通过专有的新型准谐振操作，该IC可实现更低的EMI和更高的效率，并改善数字频率降低效果。增强型有源突发模式可灵活选择待机功率范围。该产品的IC电源具有较宽的工作范围（10 ~ 25.5 V），且功耗更低。众多保护功能，包括强大的线路保护（输入过压保护和欠压保护），可在故障情况下为电源系统提供保护。所有这些特性使CoolSET™（ICE5QRxxxxAx）系列成为市场上准谐振反激式转换器中出色的集成电源器件。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE5QR4780AZ
- 商品编号
- C535826
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~25.5V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | QR | |
| 反馈方式 | 副边反馈 |
商品概述
准谐振CoolSET™（ICE5QRxxxxAx）是第五代准谐振集成电源IC，针对共源共栅配置的离线式开关电源进行了优化。它采用单封装，包含两颗独立芯片，一颗是控制芯片，另一颗是高压MOSFET芯片。通过专有的新型准谐振操作，该IC可实现更低的EMI和更高的效率，并改善数字频率降低效果。增强型有源突发模式可灵活选择待机功率范围。该产品的IC电源具有较宽的工作范围（10 ~ 25.5 V），且功耗更低。众多保护功能，包括强大的线路保护（输入过压保护和欠压保护），可在故障情况下为电源系统提供保护。所有这些特性使CoolSET™（ICE5QRxxxxAx）系列成为市场上准谐振反激式转换器中出色的集成电源器件。
商品特性
- 集成700 V/800 V雪崩耐用型CoolMOS™
- 高低压线路间的最小开关频率差异，实现更高效率和更好的EMI性能
- 增强型有源突发模式，可选择进入和退出待机功率
- 有源突发模式可实现低于100 mW的最低待机功率
- 共源共栅配置实现快速启动
- 数字频率降低功能最多可达10个过零点
- 内置数字软启动
- 逐周期峰值电流限制
- 最大导通/关断时间限制，避免启动和关断期间产生可听噪声
- 强大的线路保护，具备输入过压保护和欠压保护
- 针对VCC过压、VCC欠压、过载/开环、输出过压、过温的自动重启模式保护
- VCC对地短路时的充电电流限制
- 无铅引脚镀层，无卤模塑料，符合RoHS标准
应用领域
- 家用电器/白色家电、电视、电脑及服务器的辅助电源
- 蓝光播放器、机顶盒及液晶/LED显示器
