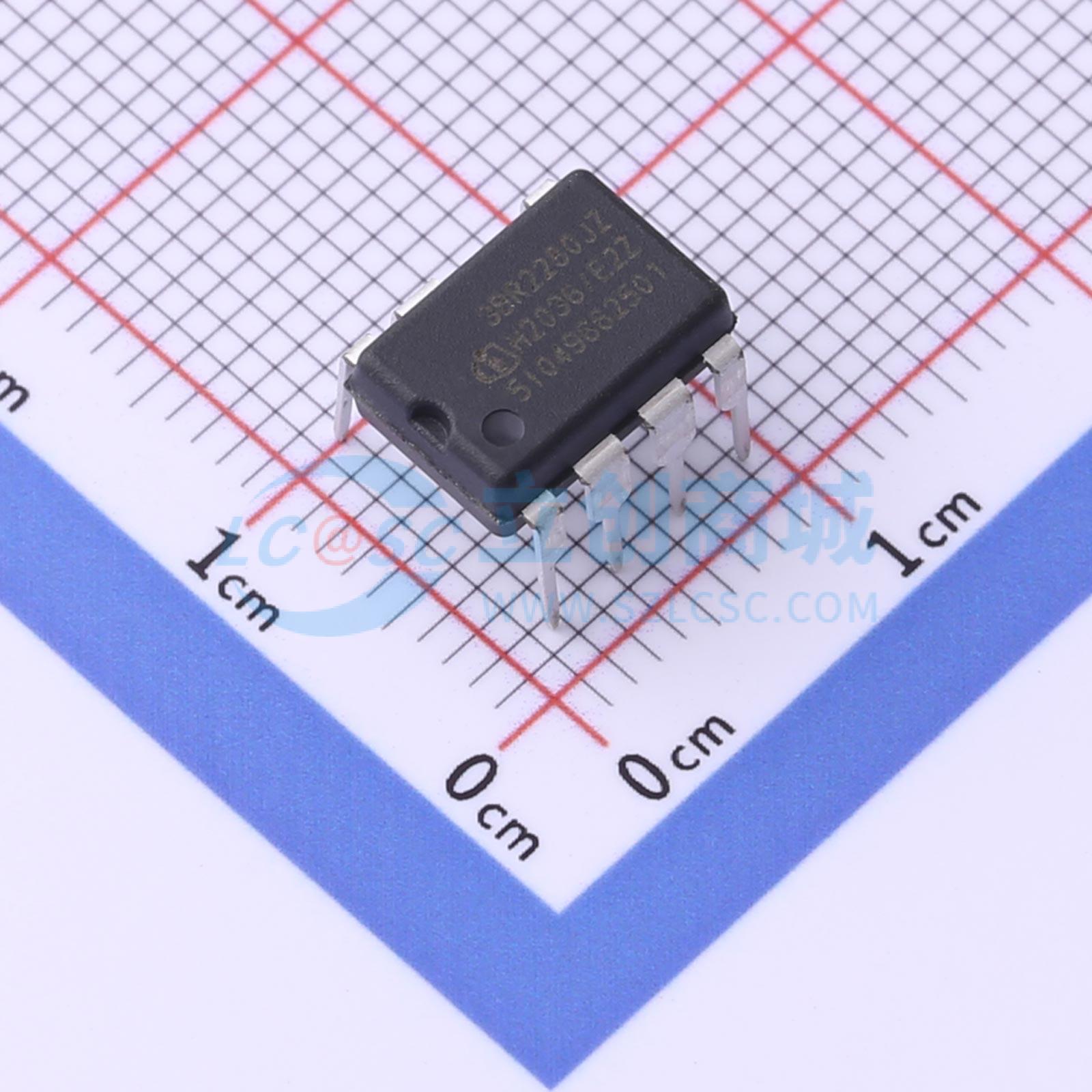

温馨提醒：图片仅供参考，商品以实物为准
ICE3BR2280JZ
集成CoolMOS和启动单元的离线式开关电源电流模式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICE3BR2280JZ（CoolSET®-F3R80）是采用DIP - 7封装的ICE3BRxx65J（CoolSET®-F3R 650V）的增强型800V MOSFET版本。该PWM控制器基于F3R 650V，具备一些新的增强特性
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE3BR2280JZ
- 商品编号
- C535795
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 1.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10.5V~25V | |
| 开关频率 | 65kHz |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 晶体管耐压 | 800V | |
| 反馈方式 | 副边反馈 |
商品特性
-带有启动单元的800V雪崩耐用型CoolMOS® -用于实现最低待机功耗的有源突发模式 -可选的进入和退出突发模式电平 -具备抖动功能的65kHz内部固定开关频率 -针对过载、开环、VCC欠压、过压和过温的自动重启保护 -外部自动重启使能引脚 -具有50℃迟滞的过温保护 -内置10ms软启动 -内置20ms且可扩展的短时间峰值功率消隐时间 -针对最大负载和突发模式的传播延迟补偿 -可调节的欠压功能 -电流限制的总体公差<±5%-采用BiCMOS技术,实现低功耗和宽VCC电压范围 -带有50W导通电阻的软栅极驱动
应用领域
- 离线电池适配器
- DVD读写器
- DVD组合机
- 蓝光设备
- 机顶盒
- 电脑和服务器的辅助电源
