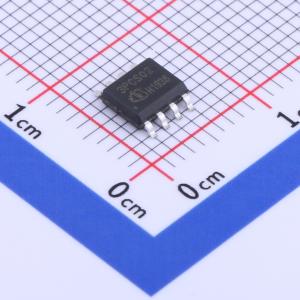

温馨提醒：图片仅供参考，商品以实物为准
ICE3PCS02G
连续导通模式（CCM）下的独立功率因数校正（PFC）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICE3PCS02G 是一款用于有源功率因数校正转换器的 8 引脚宽输入范围控制 IC。它专为升压拓扑结构的转换器而设计，所需的外部元件很少。建议通过外部辅助电源为其供电，该辅助电源可控制 IC 的开关
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE3PCS02G
- 商品编号
- C535800
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 12V~26V | |
| 开关频率 | 21kHz~100kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 95% | |
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -25℃~+125℃@(Tj) | |
| 工作模式 | CCM |
商品概述
连续电流工作模式功率因数校正（PFC） Vcc宽输入范围，最高可达25V 增强动态响应，无输入电流失真 外部电流环补偿，为用户提供更大灵活性 开环保护 二次母线过压保护 最大占空比95%（典型值）
ICE3PCS02G是一款用于有源功率因数校正转换器的8引脚宽输入范围控制IC。它专为升压拓扑结构的转换器设计，所需外部元件极少。建议通过外部辅助电源为其供电，该电源可控制IC的开关。
商品特性
- 全负载范围内高效运行
- 外部元件数量最少
- 精确且可调的开关频率
- 集成数字电压环补偿
- 负载突变时输出动态响应快速
- 外部同步
- 低峰值电流限制
- 连续电流工作模式功率因数校正（PFC）
- Vcc宽输入范围，最高可达25V
- 增强动态响应，无输入电流失真
- 外部电流环补偿，为用户提供更大灵活性
- 开环保护
- 二次母线过压保护
- 最大占空比95%（典型值）
