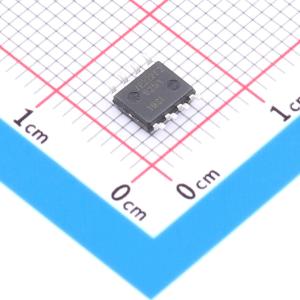

温馨提醒：图片仅供参考，商品以实物为准

ICE3AS03LJG

PWM控制器，离线SMPS电流模式控制器，集成500V启动单元

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICE3AS03LJG是F3控制器的最新版本，具备超低待机功耗和低电磁干扰（EMI）特性，同时拥有自动重启和锁存关断保护功能，可增强系统的稳定性。它主要面向离线电池适配器以及中低功率范围的低成本开关电源（SMPS）应用，如DVD读写器、DVD组合机、蓝光DVD播放器和刻录机、机顶盒、充电器、笔记本电脑适配器等。其继承的卓越特性包括500V启动单元、有源突发模式（实现超低待机功耗，即空载且Vn = 265Vac时小于100mV）和传播延迟补偿（宽范围输入下精确的输出功率限制）、调制栅极驱动（低EMI）等。新增的技术和特性进一步提升了性能，包括BiCMOS技术（进一步降低功耗，将Vcc工作范围扩展至25V）、频率抖动功能（低EMI）、内置软启动、带可扩展消隐时间的内置消隐窗口以应对高负载突变、外部锁存关断使能引脚（便于额外保护）等。因此，ICE3AS03LJG是一款适用于中低功率应用的多功能脉宽调制（PWM）控制器。
品牌名称: Infineon(英飞凌)
商品型号: ICE3AS03LJG
商品编号: C535784
商品封装: DSO-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

商品概述

ICE3AS03LJG是F3控制器的最新版本，具备超低待机功耗和低电磁干扰（EMI）特性，同时拥有自动重启和锁存关断保护功能，可增强系统的稳定性。它主要面向离线电池适配器以及中低功率范围的低成本开关电源（SMPS）应用，如DVD读写器、DVD组合机、蓝光DVD播放器和刻录机、机顶盒、充电器、笔记本电脑适配器等。其继承的卓越特性包括500V启动单元、有源突发模式（实现超低待机功耗，即空载且Vn = 265Vac时小于100mV）和传播延迟补偿（宽范围输入下精确的输出功率限制）、调制栅极驱动（低EMI）等。新增的技术和特性进一步提升了性能，包括BiCMOS技术（进一步降低功耗，将Vcc工作范围扩展至25V）、频率抖动功能（低EMI）、内置软启动、带可扩展消隐时间的内置消隐窗口以应对高负载突变、外部锁存关断使能引脚（便于额外保护）等。因此，ICE3AS03LJG是一款适用于中低功率应用的多功能脉宽调制（PWM）控制器。

商品特性

启动后500V启动单元关断
有源突发模式实现超低待机功耗
有源突发模式下快速负载突变响应
内部固定100kHz开关频率
内置过温、过压和短路绕组锁存关断保护模式
内置过载、开环、VCC欠压和光耦短路自动重启保护模式
内置软启动
内置消隐窗口，消隐时间可扩展，适用于短时间大电流情况
外部锁存关断使能功能
最大占空比75%
电流限制总体误差<±5%
内部PWM前沿消隐
BiCMOS技术提供宽VCC范围
频率抖动和软栅极驱动，降低EMI

应用领域

离线电池适配器
中低功率范围的低成本开关电源
DVD读写器
DVD组合机
蓝光DVD播放器和刻录机
机顶盒
充电器
笔记本电脑适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.5V~25V
	开关频率	100kHz
	最大占空比	75%

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OPT)；欠压保护(UVP)；过压保护(OVP)
	工作模式	PWM 调制
	反馈方式	副边反馈
