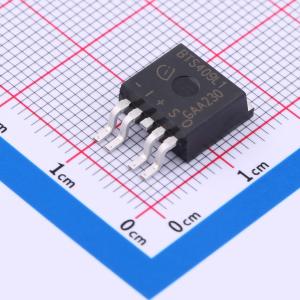

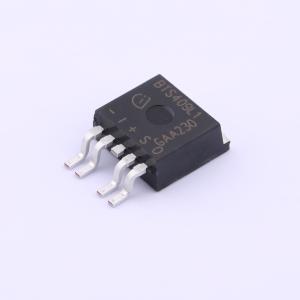

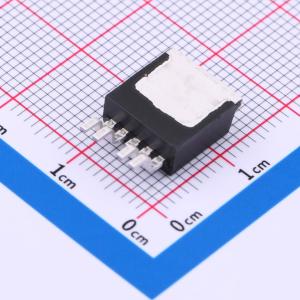

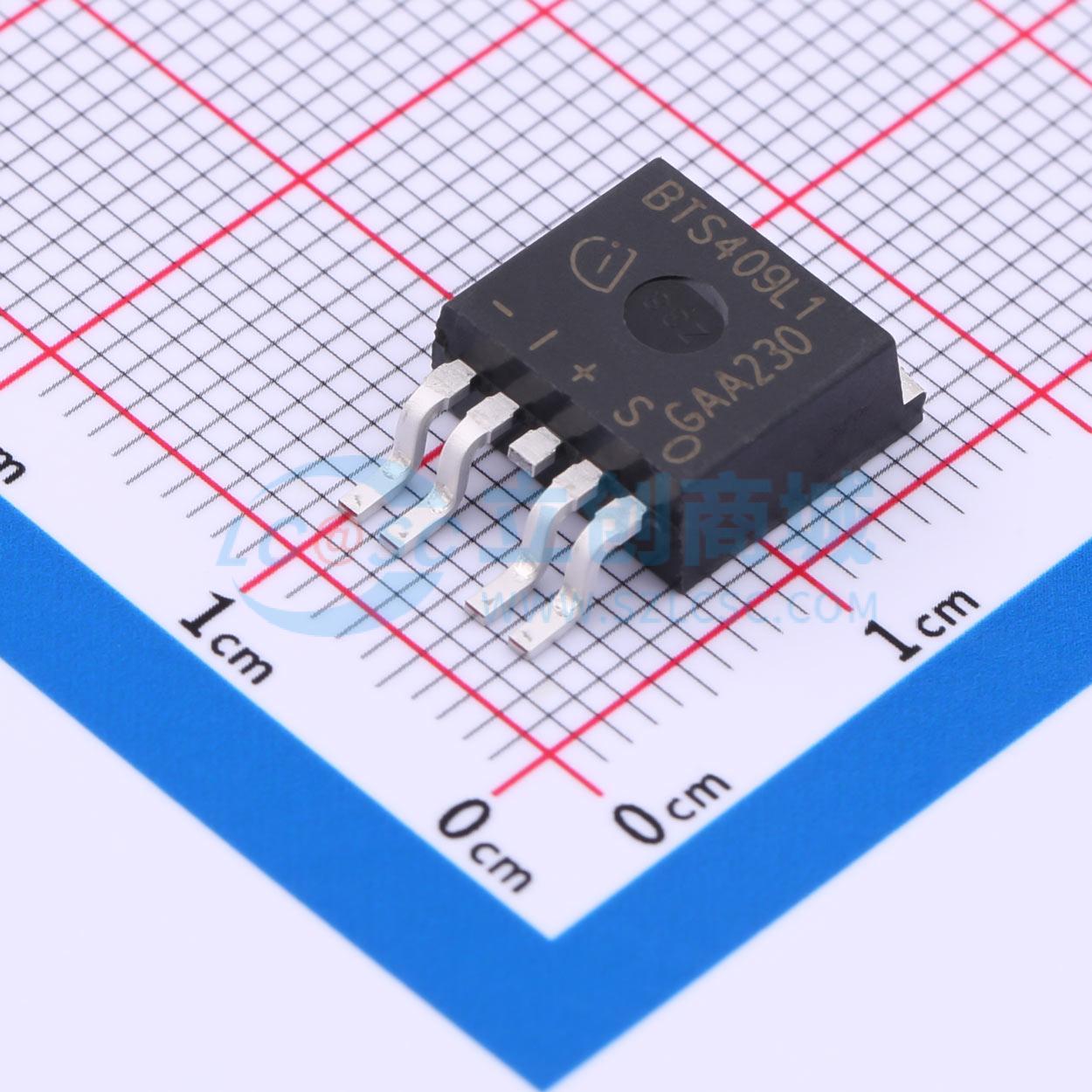

BTS409L1 E3062A
智能高边功率开关
- 描述
- 采用电荷泵、地参考CMOS兼容输入和诊断反馈的N沟道垂直功率场效应晶体管（FET），采用智能SIPMOS技术进行单片集成。通过嵌入式保护功能实现全面保护。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS409L1 E3062A
- 商品编号
- C534772
- 商品封装
- TO-263-4
- 包装方式
- 编带
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~34V | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过压保护(OVP)；短路保护(SCP) |
商品概述
N通道垂直功率FET，带有电荷泵、地参考型CMOS兼容输入和诊断反馈，采用Smart SIPMOS技术单片集成。通过嵌入式保护功能全面保护。
商品特性
- 过载保护
- 限流
- 短路保护
- 热关断
- 过压保护（包括负载突卸）
- 感性负载快速去磁
- 反电池保护
- 欠压和过压关断，带自动重启和迟滞
- 开漏诊断输出
- 导通状态下的开路检测
- CMOS兼容输入
- 失地和失Vbb保护
- 静电放电(ESD)保护
- 绿色产品（符合RoHS标准）
- AEC认证
应用领域
- 与μC兼容的带诊断反馈的电源开关，适用于12V和24V直流接地负载
- 各种类型的电阻性、电感性和电容性负载
- 替代电磁继电器、保险丝和分立电路
