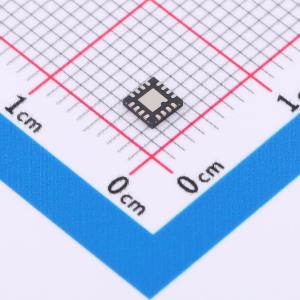

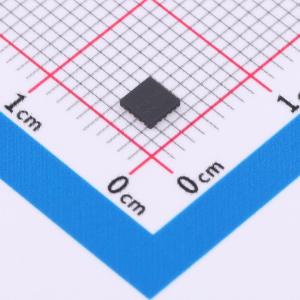

温馨提醒：图片仅供参考，商品以实物为准
PAM8904QJER
18Vpp输出压电发声器驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款压电发声器驱动器，可从3V电源驱动陶瓷/压电发声器或扬声器，输出18Vₚ₋ₚ。可编程电荷泵升压转换器使输出可在1倍、2倍和3倍模式下工作。升压转换器以1.0MHz的固定频率工作，使用最少的外部组件提供9V输出。独特的驱动技术确保最小输入电流、低EMI和高效率。为确保最大效率和电池寿命，具备自动待机功能，在无有效输入信号时使设备进入睡眠模式，也可强制关闭，仅在需要时启用IC。为保护IC和系统，具备过温关断、过流和短路保护功能。采用16引脚U-QFN3030-16（B型）封装，符合AEC-Q100 2级标准，支持PPAP。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM8904QJER
- 商品编号
- C531149
- 商品封装
- UQFN3030-16
- 包装方式
- 编带
- 商品毛重
- 0.052933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 过流保护 | |
| 输入电压 | 2.3V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 2.1V~12V | |
| 工作温度 | -40℃~+105℃ |
商品概述
PAM8904Q是一款压电发声器驱动器，设计用于在3V电源下驱动陶瓷/压电发声器或扬声器，输出18VPP。可编程电荷泵升压转换器使PAM8904Q的VOUT能在1倍、2倍和3倍模式下工作。升压转换器以1.0MHz的固定频率工作，使用最少的外部组件提供9V输出。PAM独特的驱动技术确保最小的浪涌电流、低电磁干扰和高效率。为确保最大效率和电池寿命，PAM8904Q包括自动待机功能，在无有效输入信号时使设备进入睡眠模式。还提供强制关机功能，仅在需要时启用集成电路。为保护集成电路和系统，PAM8904Q包括过温关机、过流和短路保护。PAM8904Q采用16引脚U-QFN3030 - 16（B型）封装。PAM8904Q符合AEC - Q100 2级标准，符合汽车要求并支持生产件批准程序（PPAP）。
商品特性
- 电源电压范围为2.3V至5V
- 3V电源下输出18VPP
- 集成升压转换器产生9V电源
- 宽输入信号能力20Hz至300kHz
- 低电流消耗
- 自动待机和唤醒控制
- 过温关机和短路保护
- 采用节省空间的封装，16引脚U-QFN3030 - 16（B型）绿色封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- PAM8904Q适用于需要特定变更控制的汽车应用，该产品符合AEC - Q100标准，具备PPAP能力，在通过IATF 16949认证的工厂生产
应用领域
- 汽车警报
- 仪表盘音频
- GPS
- 电动汽车接近警告
- 汽车安全设备
