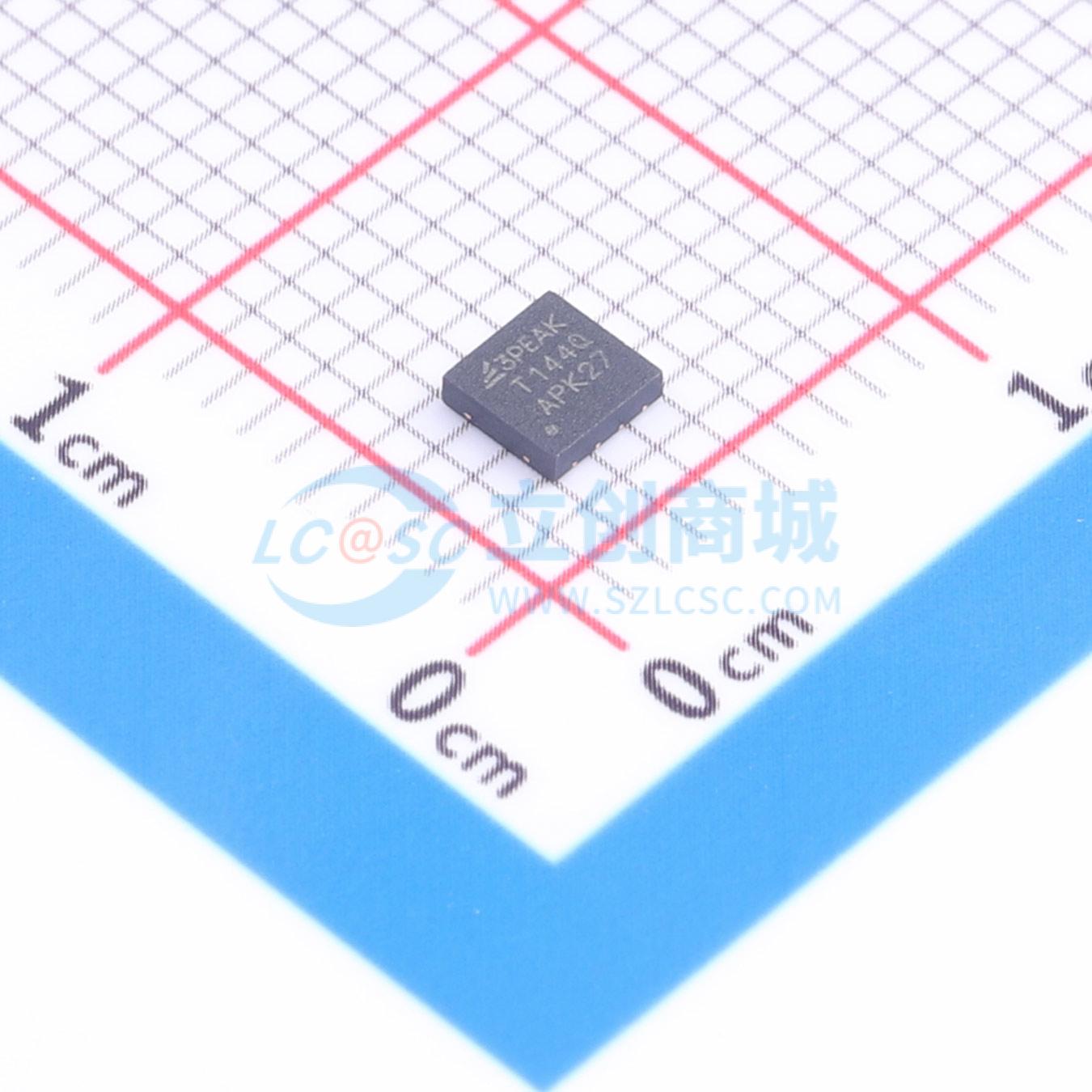

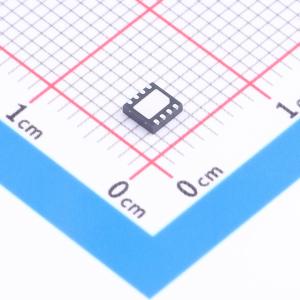

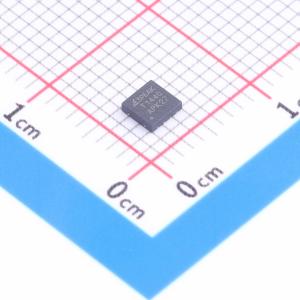

温馨提醒：图片仅供参考，商品以实物为准

TPT1044Q-DFCR-S

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPT1044Q-DFCR-S
商品编号: C52260912
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.0706克(g)

商品参数

	属性	参数值
	商品目录	CAN收发器

	属性	参数值
	功能特性	唤醒功能；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能

商品概述

TPT1044VQ和TPT1044Q是符合ISO11898-2:2024、SAEJ2284-1至SAEJ2284-5高速控制器局域网物理层标准的CAN收发器。这些器件设计用于速率高达5 Mbps的CAN FD网络，在长距离和高负载网络中具有增强的时序裕量，并在简单的CAN总线网络中支持高达8 Mbps的数据速率。系统设计可通过优异的电磁兼容性和静电放电性能进行优化。TPT1044VQ具有一个用于I/O电平转换的次级电源输入VIO引脚，可直接支持1.8V、2.5V、3.3V和5V微控制器逻辑电平。该系列器件具有低电流待机模式，并支持通过ISO11898-2:2024中定义的唤醒模式从CAN总线唤醒。设计上，这些器件具备从-45V到+45V的总线故障保护、TXD显性超时以及过温关断功能。此外，所有器件都包含断电理想无源行为失效安全特性，以增强网络鲁棒性。TPT1044VQ和TPT1044Q提供SOP8和DFN3X3-8封装，并通过AEC-Q100认证，适用于汽车应用。

商品特性

符合ISO 11898-2:2024和SAE J2284-1至SAE J2284-5物理层标准
支持经典CAN和优化CAN FD，数据速率高达8 Mbps
短且对称的传播延迟和快速环路延迟，以增强时序裕量
5V电源供电，I/O电压范围支持1.7V至5.5V微控制器接口
具有总线唤醒能力的超低电流待机模式
断电时对CAN总线呈理想无源行为
上电/断电时在CAN总线和RXD上无毛刺
总线HBM ESD保护高达15kV，具备IEC 61000-4-2 ESD保护
总线故障保护：±45V
VCC和VIO欠压保护
TXD显性超时和总线显性超时功能
热关断保护
提供SOP8封装和改进自动光学检测能力的无引线DFN3X3-8封装
通过AEC-Q100认证，适用于汽车应用，等级1

应用领域

车身电子/照明
动力总成/底盘
信息娱乐/仪表盘
ADAS/安全
