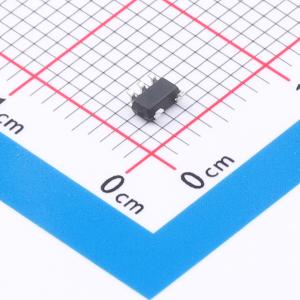

GS2302-30TR5

3V 500mA 7V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Gainsil(聚洵)
商品型号: GS2302-30TR5
商品编号: C52211847
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

	属性	参数值
	静态电流(Iq)	40uA
	噪声	50uVrms
	功能特性	使能控制；过流保护；短路保护；输出放电；热关断；输入欠压保护
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1

商品概述

GS2302系列是一组高精度、低噪声、高速、低压差的正电压调节器，具备芯片使能引脚、高纹波抑制和快速放电功能。其折返式限流电路可提供短路保护，并作为输出引脚的输出电流限制器。输出电压可在0.8V至5.0V范围内选择，也可根据客户要求定制其他输出电压。该系列提供SOT23-3、SOT23-5和DFN1×1-4封装。

商品特性

输出精度：±1.5%
低静态电流：40uA
低压差电压：42mV@100mA
高电源抑制比：90dB@1KHz
ESD等级（人体放电模型）：±8KV
输出电流：500mA
优异的线性调整率和负载调整率
工作电压范围：1.5V至7.0V
输出电压范围：0.8V至5.0V
过温保护
限流保护
输出短路保护
提供SOT23-3、SOT23-5和DFN1×1-4封装

应用领域

电池供电设备
基准电压源
其他低压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	7V
	输出电压	3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	92dB@(1kHz)
	压差	-
