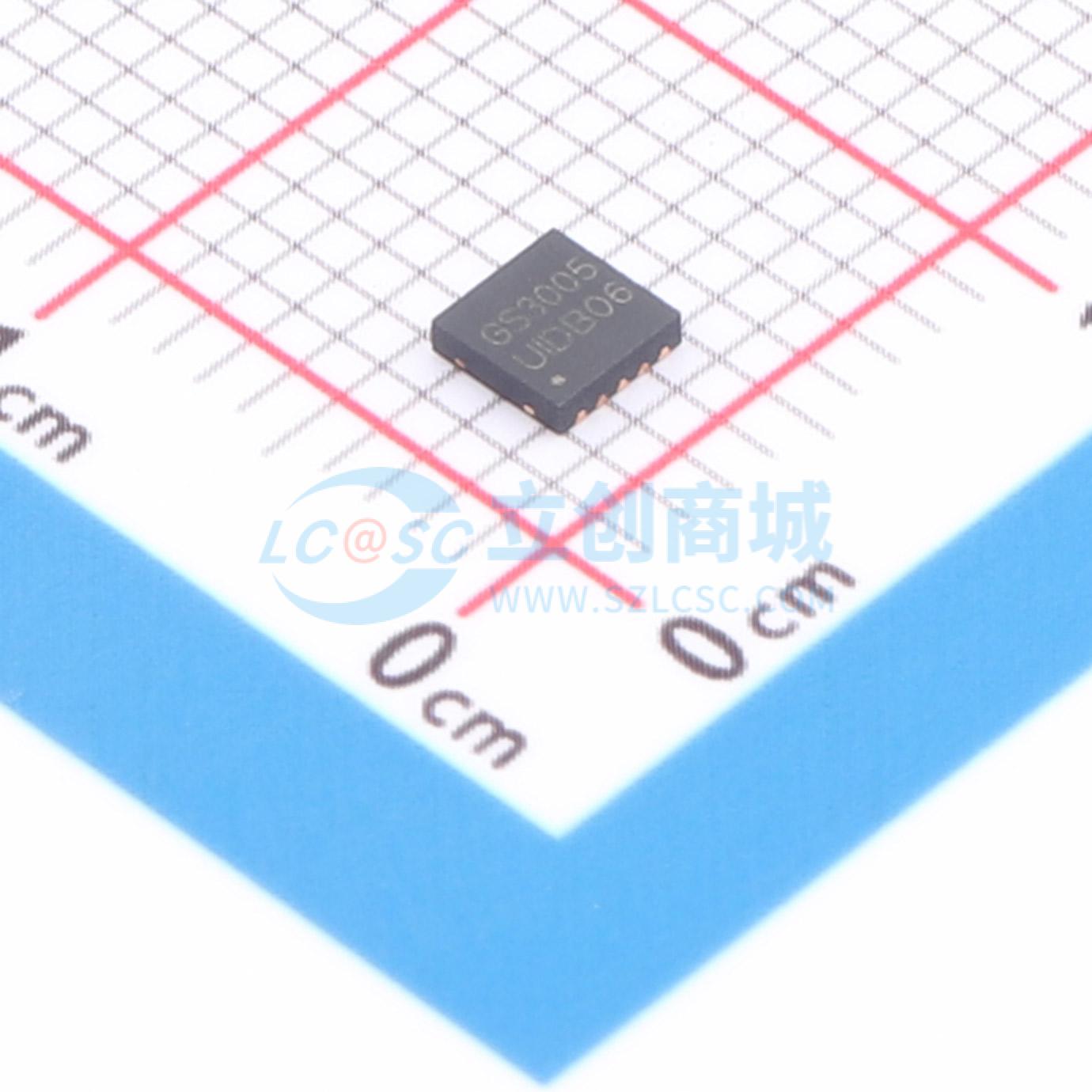

温馨提醒：图片仅供参考，商品以实物为准
GS3005-FR
低电压SPDT模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS3005-FR
- 商品编号
- C52211854
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 1.9Ω@2.7V | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | 73pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 28ns | |
| 关闭时间(toff) | 23ns | |
| 带宽 | 80MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 无毛刺切换 |
商品概述
GS3005是一款低导通电阻（0.8Ω）、快速单刀双掷（SPDT）CMOS开关，工作电压范围为+1.8V~+5.5V。该器件专为低工作电压、高电流切换应用而设计，适用于信号门控、斩波、调制或解调（调制解调）以及手机应用中的扬声器输出。该器件具备先断后通（BBM）特性。控制输入IN可耐受高达5.5V的输入驱动信号，与电源电压无关。所有器件的工作温度范围均指定为-40℃~+25℃。GS3005双通道版本提供绿色DFN-3X3-10和MSOP-10封装。
商品特性
- 导通电阻：0.8Ω（典型值）
- -3dB带宽：80MHz
- 单电源供电：+1.8V~+5.5V
- 先断后通切换
- 轨到轨工作
- 低静态功耗
- 兼容TTL/CMOS电平
- 工作温度范围：-40℃~+125℃
- 小尺寸封装：提供DFN-3x3-10和MSOP-10封装
应用领域
- 电池供电设备
- 可穿戴设备
- 计算机外设
- 便携式系统
- 手机
