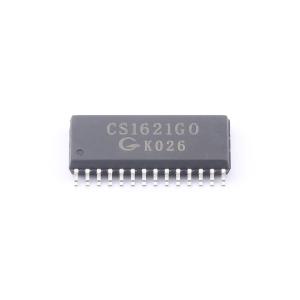

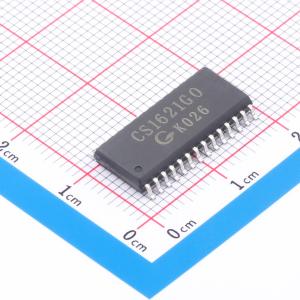

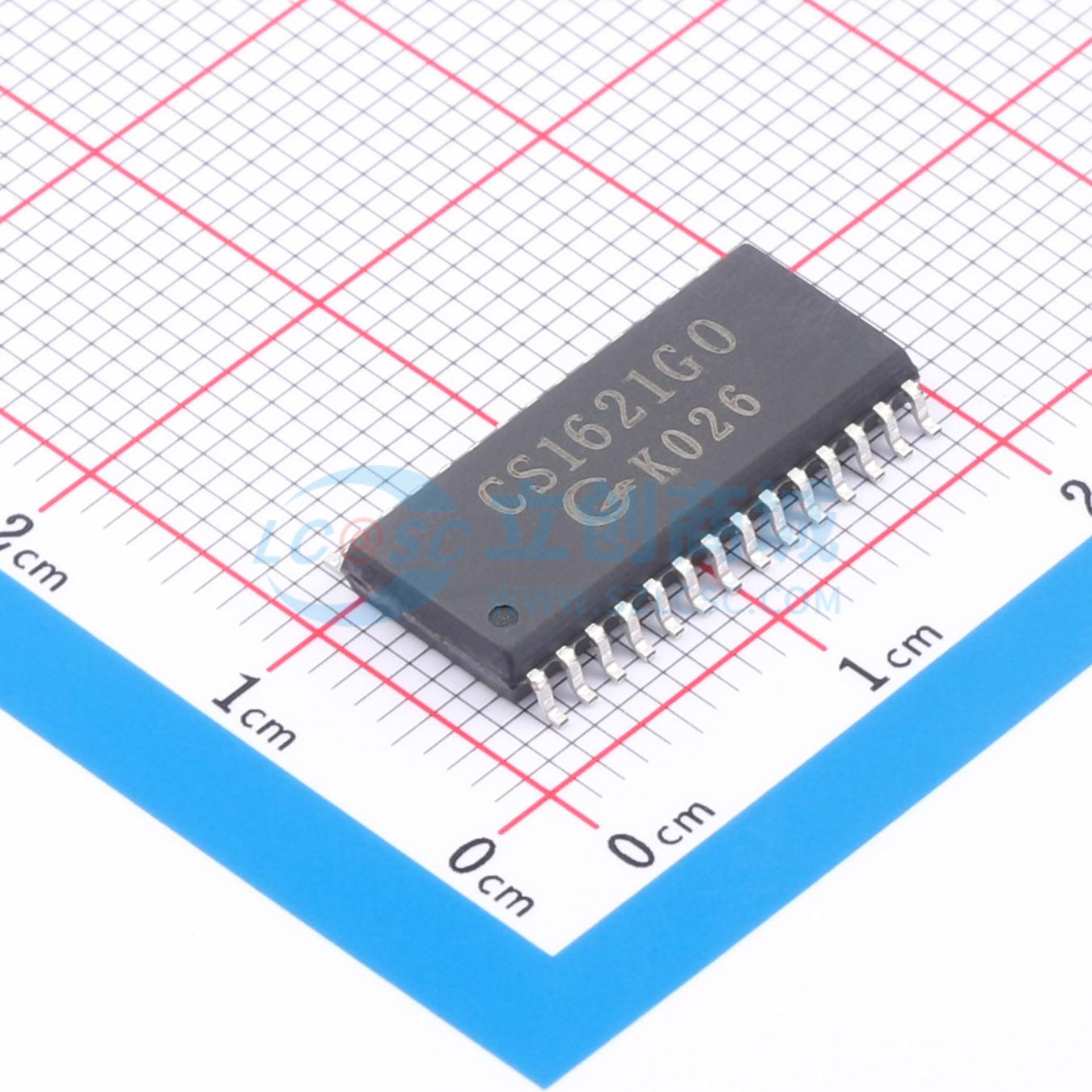

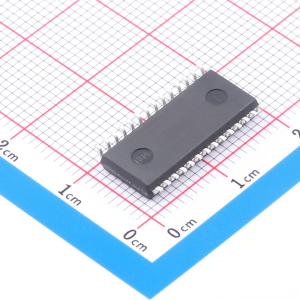

CS1621SA28.TB

LCD驱动控制电路，内置串行通信接口和显示数据RAM，内置偏置电阻，适用于多种LCD模块和显示子系统

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 32列4行 LCD驱动控制电路
品牌名称: I-CORE(中微爱芯)
商品型号: CS1621SA28.TB
商品编号: C52208599
商品封装: SOP-28
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

CS1621是一款LCD驱动控制器，最大可驱动32×4点的LCD显示屏。该电路内置串行通信接口，可直接与主控设备连接进行功能设置。它内置显示数据RAM，可将RAM中的数据映射到LCD显示。电路还内置LCD偏置电阻，能以最少的外围元件实现LCD驱动功能。此外，电路集成了时钟、蜂鸣器、看门狗定时器/时基发生器等功能，适用于多种LCD模块和显示子系统。

商品特性

工作电压：2.4V~5.5V
最大32×4点阵模式，4个公共端，32个段
可选择1/2或1/3偏置以及1/2、1/3或1/4占空比的LCD显示
内置偏置电阻
VLC引脚用于调节LCD工作电压
内部32×4位显示RAM
内部256kHz RC振荡器
支持外部32kHz晶体振荡器或256kHz频率输入
内置串行接口
提供八个时基/看门狗定时器的时钟源
可选择性频率的蜂鸣器驱动信号
支持低功耗待机模式
工作环境温度：-40℃~85℃
封装形式：SOP16、SSOP24、SOP28、QFP44、SSOP48、QFN16、QFN24、QFN28

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	32段
	工作电压	2.4V~5.5V
	接口类型	-
	占空比	1/4,1/3,1/2
	工作电流	60uA
	偏压	1/3,1/2

	属性	参数值
	工作温度	-40℃~+85℃
	显示配置(位)	32x4 bit
	频率	256kHz
	静态电流	0.1uA
	耗散功率(Pd)	-
	功能特性	内置振荡器
