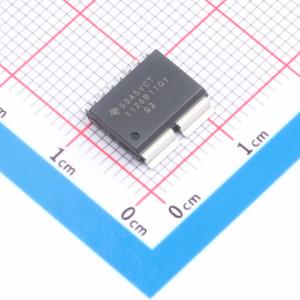

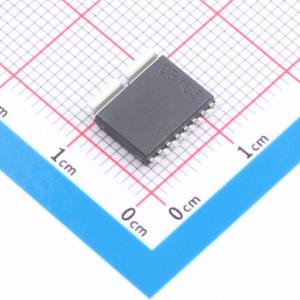

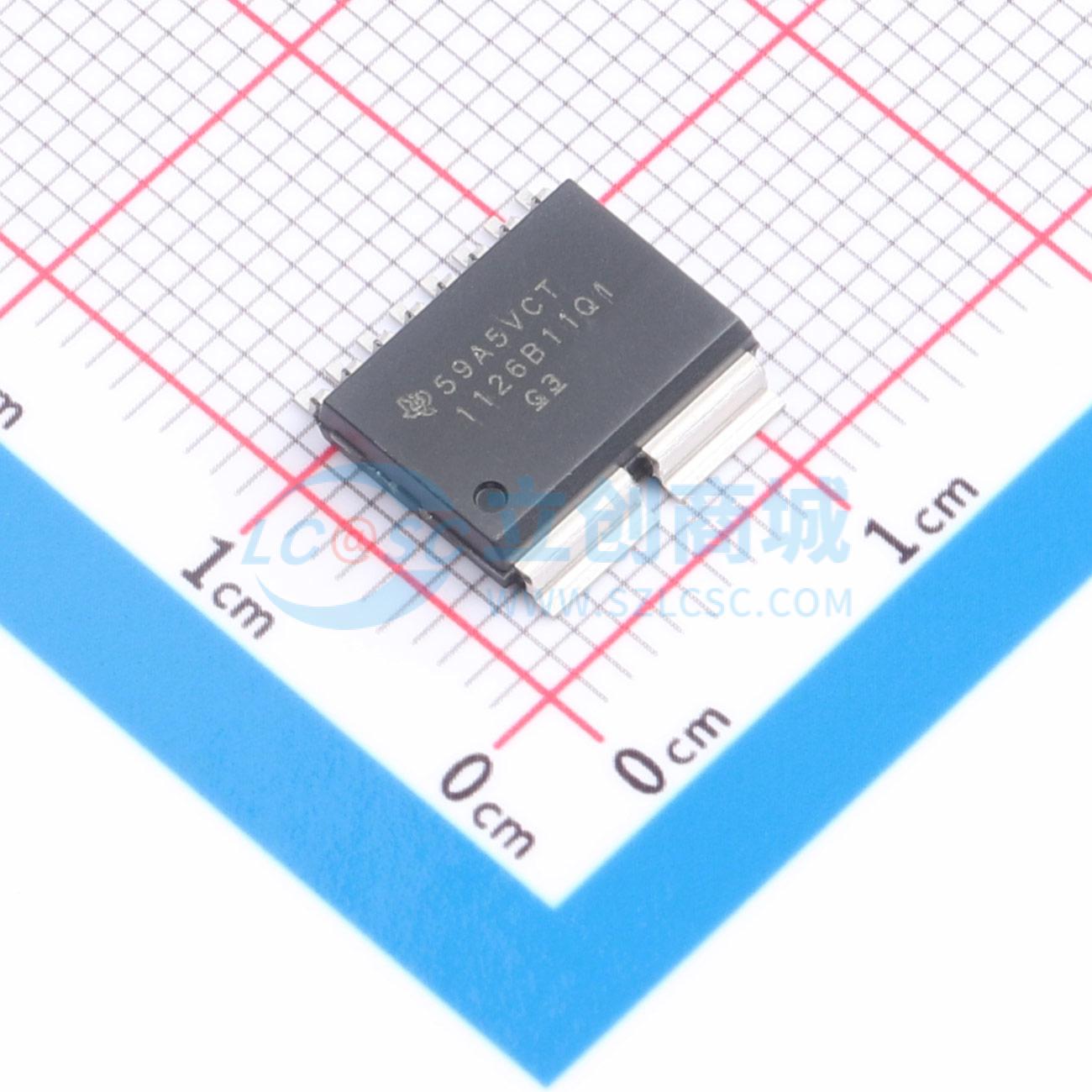

TMCS1126B11QDVGRQ1

TMCS1126-Q1 是一款电流隔离霍尔效应电流传感器，具备出色的隔离性能和精度。该器件可输出与输入电流成正比的电压，在所有灵敏度选项下都具备优异的线性度和低漂移特性。带有内置漂移补偿的精密信号调理电路，无需系统级校准即可在全温度范围和产品生命周期内实现最大灵敏度误差低于1.4%；或在室温下进行一次校准后，包含生命周期漂移和温度漂移的最大灵敏度误差低于0.9%。交流或直流输入电流流过内部导体产生磁场，该磁场由集成的片上霍尔效应传感器测量。无铁芯结构无需使用磁集中器，差分霍尔传感器可抑制杂散外部磁场的干扰。低导体电阻将可测量电流范围提升至±120A，同时最大程度降低功耗，简化散热设计。可承受5kVRMS的绝缘结构，配合最小8mm的爬电距离和电气间隙，可提供高可靠性的长寿命增强工作电压。集成屏蔽可实现出色的共模抑制和瞬态抗干扰能力。固定灵敏度允许器件使用单路3V 至 5.5V电源供电，消除了比例误差，提升了电源噪声抑制能力。TI提供更低成本的B等级选项。

• 符合AEC-Q100标准，适用于汽车应用
• 温度等级1工作范围:-40℃ 至 125℃
• 支持功能安全设计，可提供相关文档助力功能安全系统开发
• 连续电流能力可达80A RMS
• 具备稳固的增强隔离
• 提供A级高精度选项和B级标准精度选项
• 对外部磁场具有高抗扰度
• 精密零电流参考输出
• 快速响应，信号带宽500kHz
• 响应时间250ns，传播延迟60ns，过流检测响应100ns
• 工作电源范围:3V 至 5.5V
• 支持双向和单向电流检测
• 提供多种灵敏度选项，范围为15mV/A 至 150mV/A
• 获得安全相关认证:UL 1577组件认证计划、IEC/CB 62368-1认证

• 车载充电器
• DC/DC转换器
• HVAC压缩机
• 高压PDU
