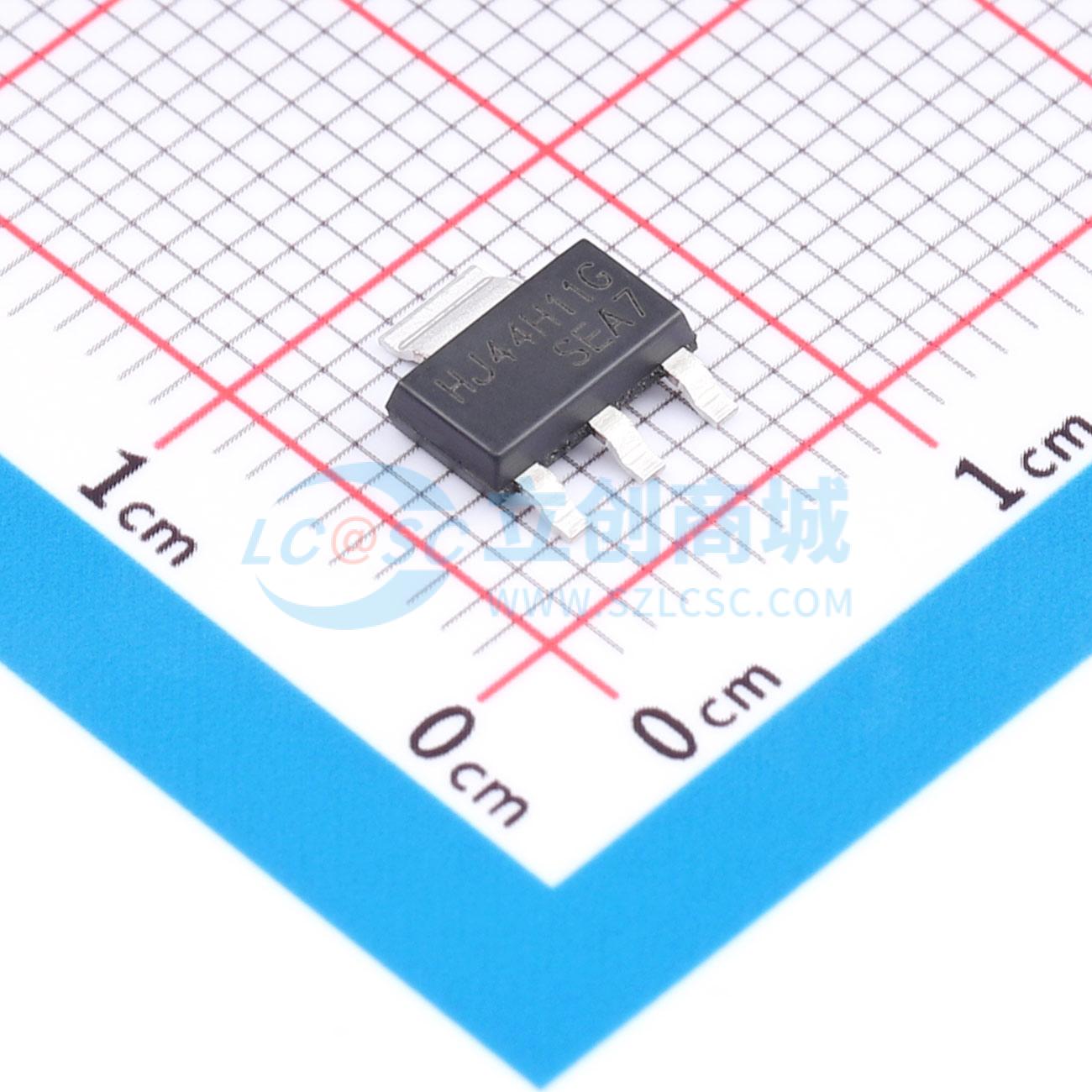

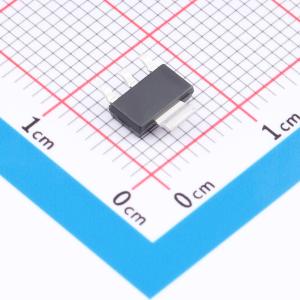

HJ44H11G-AA3-R
NPN硅外延平面晶体管，适用于调节器、放大器、逆变器/转换器等应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- HJ44H11G-AA3-R
- 商品编号
- C52208259
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 5W | |
| 直流电流增益(hFE) | 500 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 50MHz | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 1V | |
| 工作温度 | -40℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
UTC HJ44H11适用于以下应用：串联、并联和开关稳压器；工作频率从直流到超过1MHz的放大器输出级和驱动级；低频和高频逆变器/转换器等。
应用领域
串联、并联和开关稳压器；工作频率从直流到超过1MHz的放大器输出级和驱动级；低频和高频逆变器/转换器等
