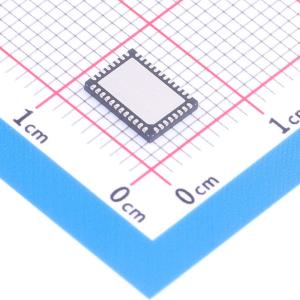

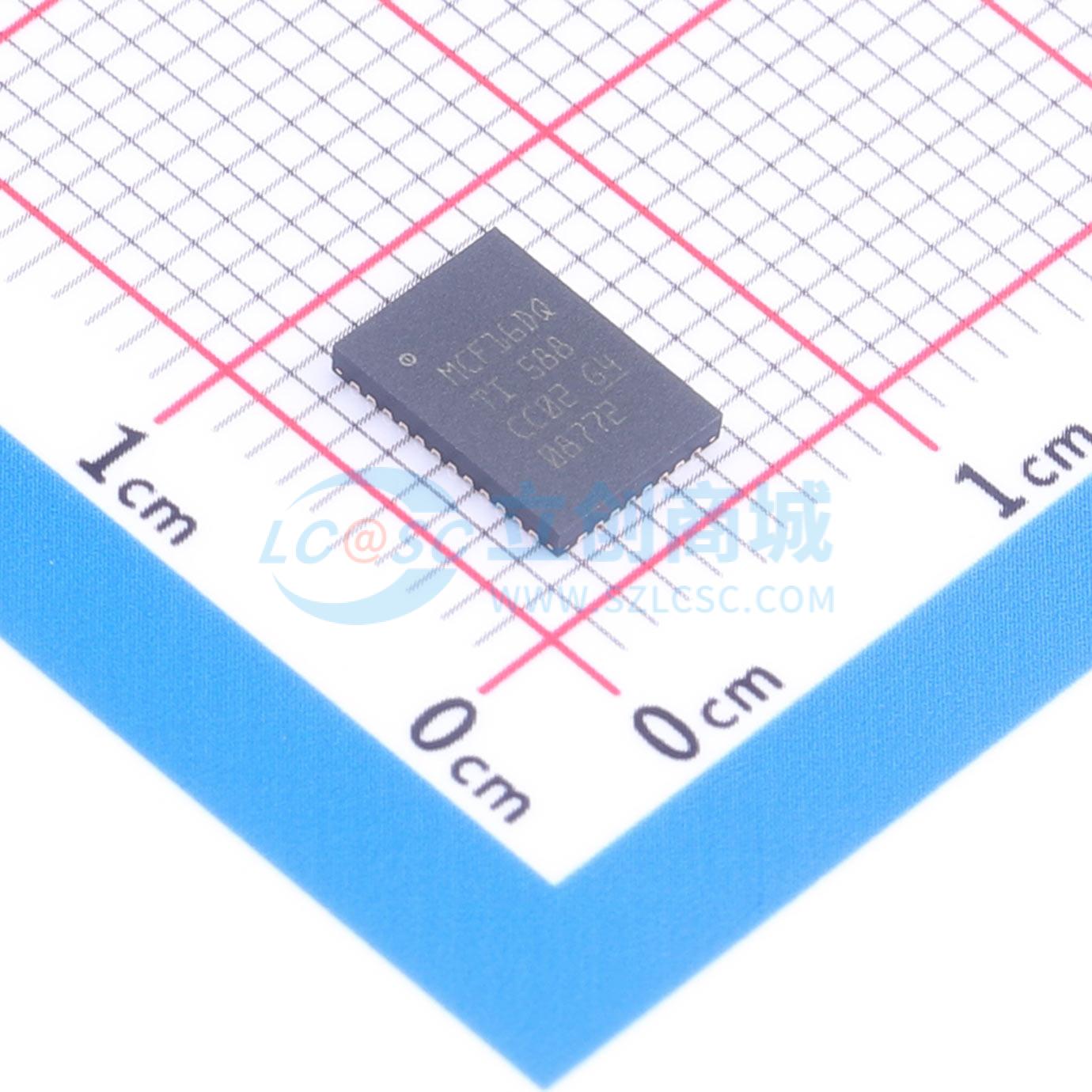

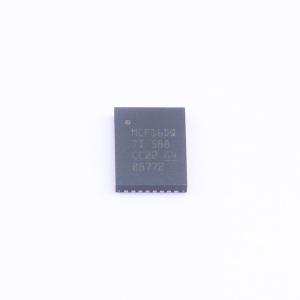

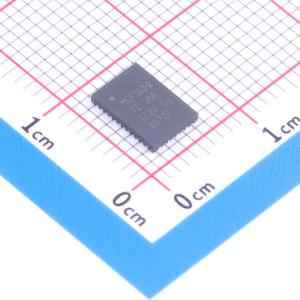

MCF8316DVQRGFRQ1

单芯片无代码无传感器磁场定向控制集成FET BLDC驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: MCF8316DVQRGFRQ1
商品编号: C52206795
商品封装: VQFN-40
包装方式: 编带
商品毛重: 3.62克(g)

商品参数

商品概述

MCF8316D-Q1是一款单芯片、免代码的无传感器FOC器件，用于驱动峰值电流最高8A的12V至24V无刷直流电机（BLDC）或永磁同步电机（PMSM）。MCF8316D-Q1集成了三个半桥，具备40V最大耐压能力，HS+LS FET的导通电阻RDS(ON)低至95mΩ。MCF8316D-Q1集成了可用于为外部电路供电的降压稳压器（3.3V/5V，170mA）和LDO稳压器（3.3V，20mA）。FOC算法配置可存储在非易失性EEPROM中，器件完成配置后即可独立运行。器件可通过PWM输入、模拟电压、可变频率方波或I2C命令接收速度指令。MCF8316D-Q1集成了大量保护功能，用于保护器件、电机和系统免受故障事件影响。

商品特性

通过AEC-Q100认证，适用于汽车应用，温度等级1，环境温度范围为 -40℃ ≤ TA ≤ 125℃
三相BLDC电机驱动器，集成无传感器电机控制算法
免代码磁场定向控制（FOC）
支持速度、电流、功率或电压控制
支持正反向风车模式
可配置功率和速度限制
可调整超前角以提高效率
通过软启动、软停止和死区时间补偿改善声学性能
支持离线电机参数测量（MPET）
支持模拟、PWM、频率或I2C速度输入
可配置电机启动和停止选项
弱磁控制适用于高速运行
具备防电压浪涌（AVS）保护
工作电压范围为4.5V至35V，最大耐压40V
具备高输出电流能力，峰值8A
MOSFET导通电阻低
低功耗休眠模式
速度环精度:内部时钟下为3%，外部时钟参考下为1%
带读写安全的可配置EEPROM，用于存储器件配置
内置电流检测
内置3.3V/5V、170mA降压稳压器
内置3.3V、20mA LDO稳压器
专用DRVOFF引脚可禁用（高阻）输出
具备扩频、PWM抖动和压摆率调节以降低EMI
集成全套保护功能
电源欠压锁定（UVLO）
电源过压保护（OVP）
电机堵转检测
可配置电流限制
热预警和关断（OTW/TSD）
故障状态指示引脚（nFAULT）
支持可选的I2C接口故障诊断

应用领域

无刷直流（BLDC）电机模块
汽车座椅冷却风扇
汽车热管理泵和鼓风机

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	峰值电流	8A

	属性	参数值
	工作电压	4.5V~35V
	导通电阻	95mΩ
	接口类型	I2C；PWM
	工作温度	-40℃~+125℃
	功能特性	-
