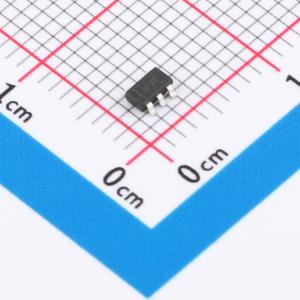

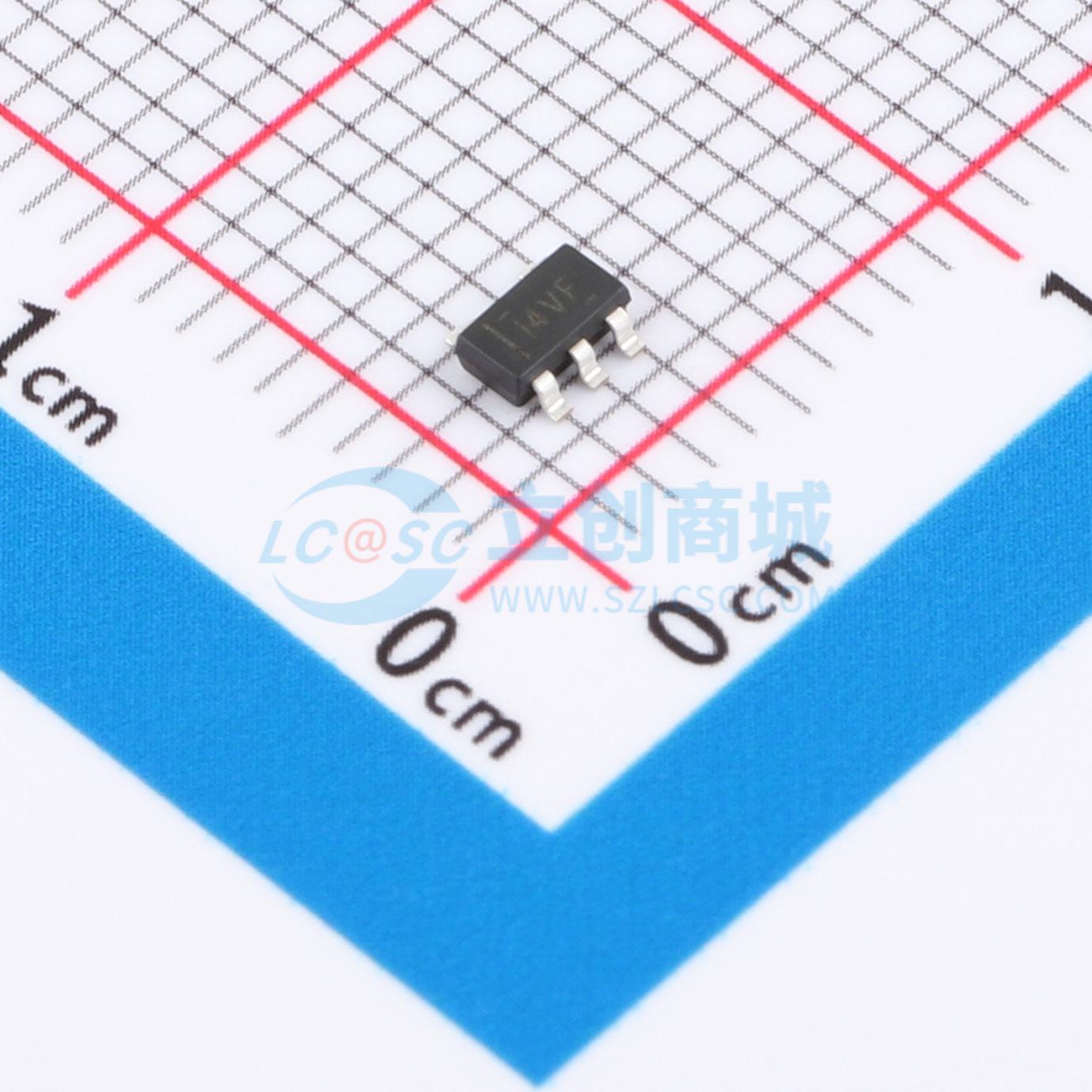

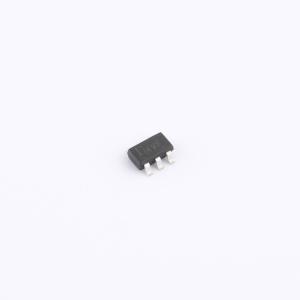

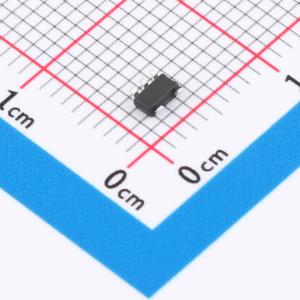

TLV62568DBVR-TP
同步降压转换器，采用恒定频率、电流模式架构，内置主开关和同步开关，支持可调版本，具备低静态电流和多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TLV62568DBVR-TP
- 商品编号
- C52205266
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；线缆补偿；过流保护 |
商品概述
TLV62568DBVR-TP 是一款采用恒定频率、电流模式架构的高效率单片同步降压稳压器。该器件提供可调版本。空载时电源电流为 40μA，关断时降至 <1μA。2.5V 至 6V 的输入电压范围使其非常适合单节锂离子电池供电的应用。100% 占空比提供低压差操作，延长便携式系统的电池寿命。PWM/PFM 模式操作为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为 1.5MHz，允许使用小型表面贴装电感器和电容器。凭借 0.6V 的反馈参考电压，易于支持低输出电压。TLV62568DBVR-TP 采用 SOT23-5 封装。
商品特性
- 高效率：高达 96%
- 2.5V 至 6V 输入电压范围
- 1.5MHz 恒定频率工作
- 无需肖特基二极管
- 低压差操作：100% 占空比
- 轻载时采用 PFM 模式以实现高效率
- 过温保护
- 低静态电流：40μA
- 短路保护
- 浪涌电流限制和软启动
- 采用 SOT23-5 封装
应用领域
- 蜂窝电话和智能手机
- 无线和 DSL 调制解调器
- 个人数字助理
- 便携式仪器
- 数码静态和视频相机
- PC卡
